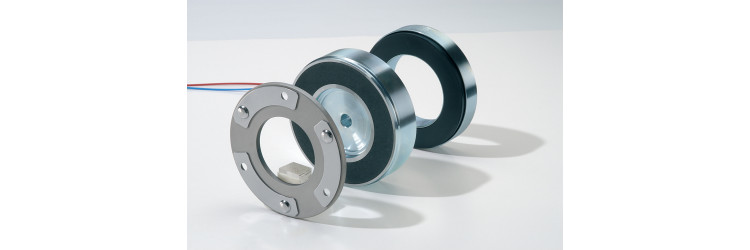

Ces embrayages présentent les caractéristiques suivants : -embrayage par mise sous tension -désaccouplement sans courant -jeu angulaire presque nul à l'arrêt -couple résiduel désaccouplé nul (dans toutes les positions de montage) -permet l'embrayage avec vitesse relative grâce à une garniture de friction mixte.
Freins et embrayages
Dimension d3
28 mm
Poids sans armature
0,15 kg
Entrefer S0+0,1
0,2 mm
Dimension d2
5*12 mm
Couple dynamique M2
1 N⋅m
Durée de vie (valeurs indicatives) MJ
65 MJ
Dimension b4
10 mm
Moment d'inertie de l'armature sans moyeu
0,05 kg/cm²
Dimension b6
2 mm
Dimension d9
32,5 mm
Moment d'inertie de l'armature polaire tournante
0,17 kg/cm²
Dimension b7
45 mm
Dimension d10
54 mm
Dimension d11
3,5 mm
Dimension d12
62,5 mm
Dimension b
17,5 mm
Dimension b2
2 mm
Dimension d
39,5 mm
Dimension L
400 mm
Dimension ?
4*90°
Autres caractéristiques
Pour assurer sa fonction, l'appareil doit être monté avec une armature mobile 86 XXX ...B200 ou 86 XXX ...B300 (plus de détails dans le catalogue en téléchargement).
Dimension d1
37 mm
Dimension M
6*M2*3 mm
Dimension b3
4 mm
Dimension ?
6*60°
Dimension ?
30°
Vitesse maximum nmax
12000 min⁻¹
Travail de friction admissible par heure P max
100 kJ/h
Travail de friction admissible par manoeuvre W max
