BINDER ACCESS 32T20 CLA V
BINDER ACCESS 32T20 CLA V
BINDER ACCESS 32T20 CLA V

BINDER ACCESS 32T20 CLA V


Jonction par soudure courroie BRECOclassic®

BINDER ACCESS 32T20 CLA V : cette courroie jonctionnée par soudure est adaptée aux applications simples de convoyage.
Courroies de convoyage
Télécharger le fichier 3D
Télécharger le pdf
Les fonctions grisées nécesitent d'être connecté à votre compte
se connecter à mon compte

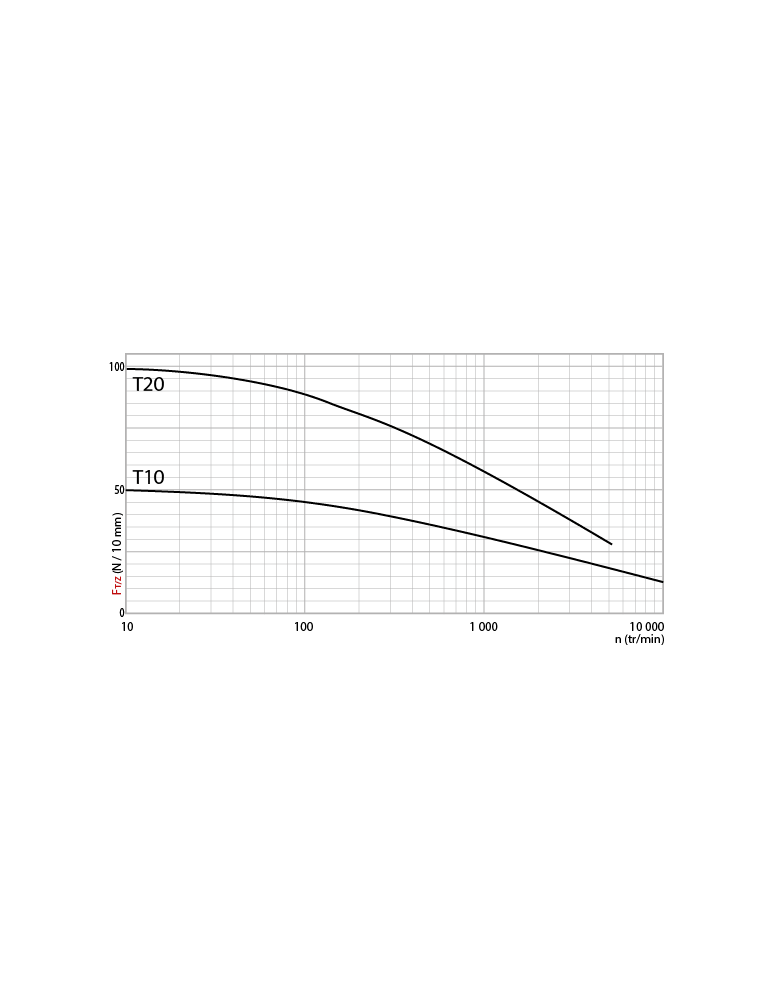

Force tangentielle transmissible par la denture
Gamme
BINDERaccess
Gamme de produits
Jonction par soudure courroie BRECOclassic®
Application
Application simple
Profil
T
Pas
20 mm
Courroie double denture
non
Matière PU armature acier
TPU CLA blanc
Dureté Shore courroie armature acier
92 ShA
Plage de température courroie armature acier
0 à 80 °C
Bobinage
S + Z
Tolérance de largeur
+/- 1 mm
Largeur de courroie
32 mm
Poids
0,236 kg/m
Tolérance de longueur
+/-0.8 mm
Tolérance d'épaisseur totale
-0.1/+0.3 mm
Tolérance d'épaisseur de la dent
0/-0.15 mm
Armature acier effort admissible FN à la soudure
2250 N
Gamme de produit
Jonction par soudure courroie BRECOclassic®
Type de jonction
Jonction par soudure
Z min Flexion simple câble acier
15
Ø min Flexion simple câble acier
120 mm
Z min alternée simple câble acier
25
Ø min alternée simple câble acier
120 mm
