BINDER CUSTOM 9,53T1/5 V

BINDER CUSTOM 9,53T1/5 V

BINDER CUSTOM 7,94T1/5 V

BINDER CUSTOM 12,7T1/5 V

Jonction par soudure courroie BRECO® pas pouce

Donnez votre avis

BINDER CUSTOM 9,53T1/5 V : cette courroie pas pouce jonctionnée par soudure est spécialement adapté aux machines avec indexage lié au pas.

Télécharger le fichier 3D

Télécharger le pdf

Les fonctions grisées nécesitent d'être connecté à votre compte

se connecter à mon compte

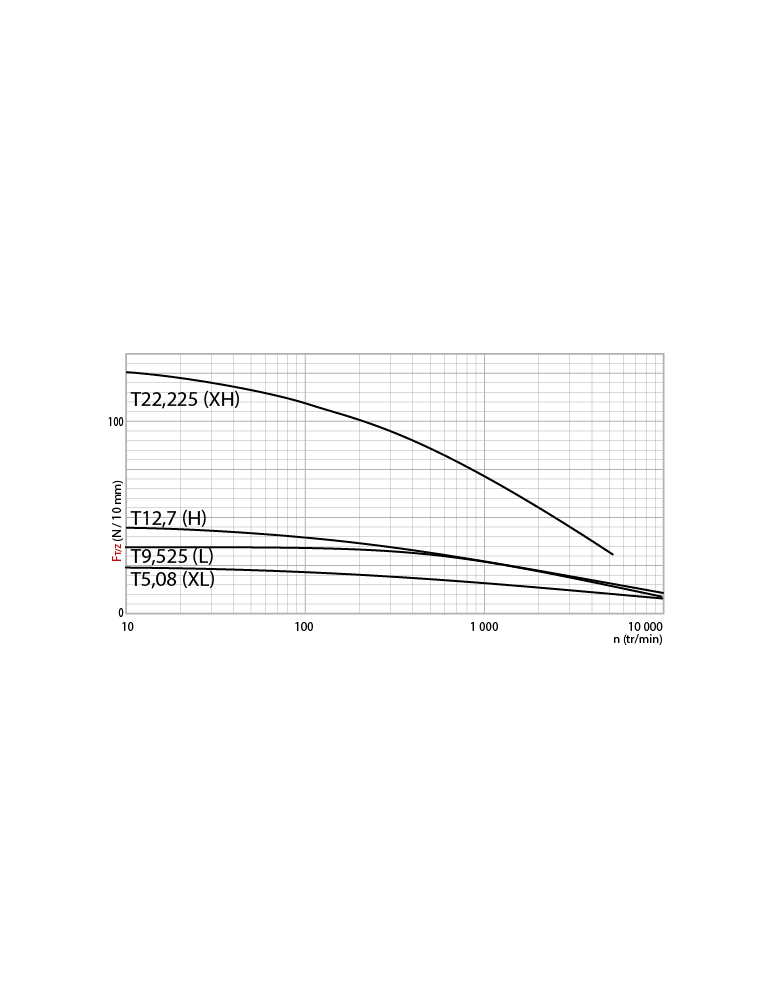

Force tangentielle transmissible par la denture Gamme produit Caractéristiques techniques Masse et dimensions Données mécaniques Autres Données cinématiques

Gamme: BINDERcustom

Gamme de produits: Jonction par soudure courroie BRECO® pas pouce

Application: Application simple

Matière PU armature AISI: TPU AU1 translucide

Duretée Shore courroie armature AISI: 92 ShA

cour_conv_ct_temp_in2: 0 à 80 °C

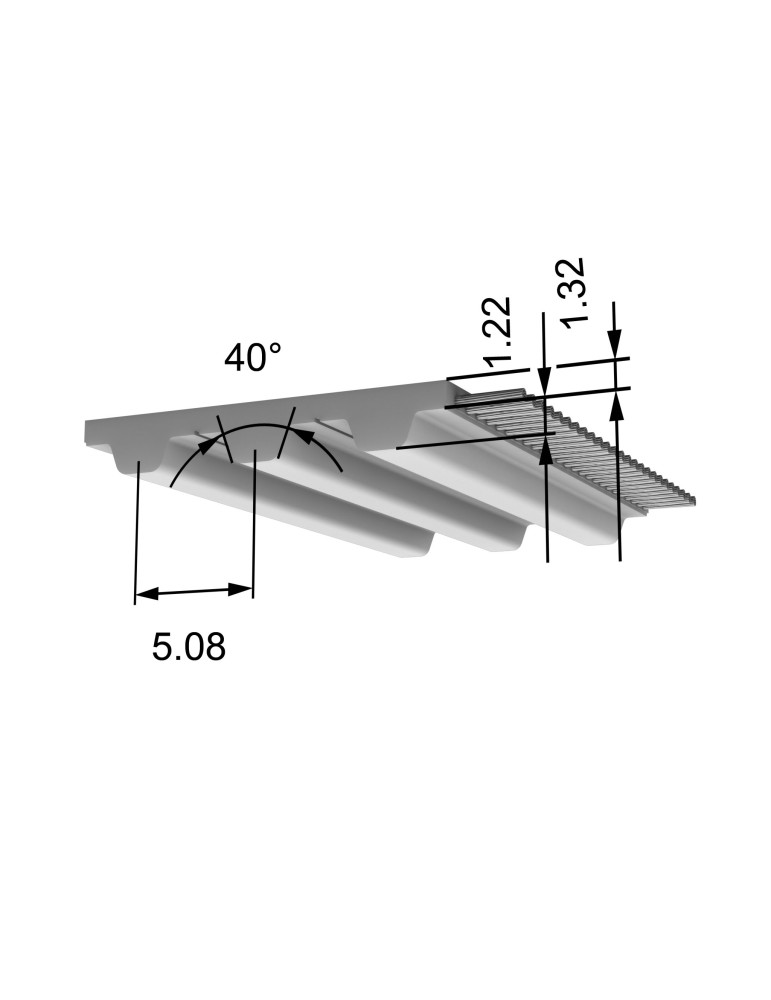

Profil: T

Courroie double denture: non

Matière PU armature acier: TPU ST1 blanc

Dureté Shore courroie armature acier: 92 ShA

Plage de température courroie armature acier: 0 à 80 °C

Bobinage: S+Z

Tolérance de largeur: +/- 0.5 mm

Largeur de courroie: 10 mm

Poids: 0,023 kg/m

Tolérance de longueur: +/-0.8 mm

Tolérance d'épaisseur totale: -0.1/+0.3 mm

Tolérance d'épaisseur de la dent: 0/-0.05 mm

Armature acier effort admissible FN à la soudure: 165 N

Gamme de produit: Jonction par soudure courroie BRECO® pas pouce

Type de jonction: Jonction par soudure

Z min Flexion simple câble acier: 10

Ø min Flexion simple câble acier: 30 mm

Z min alternée simple câble acier: 15

Ø min alternée simple câble acier: 30 mm
