Force tangentielle transmissible par la denture Gamme produit Caractéristiques techniques Données mécaniques Masse et dimensions Données cinématiques

Force tangentielle transmissible par la denture

Gamme: BINDERcustom

Gamme produit courroies de puissance: Courroies BRECOFLEX® standard

Applications: Applications de précision

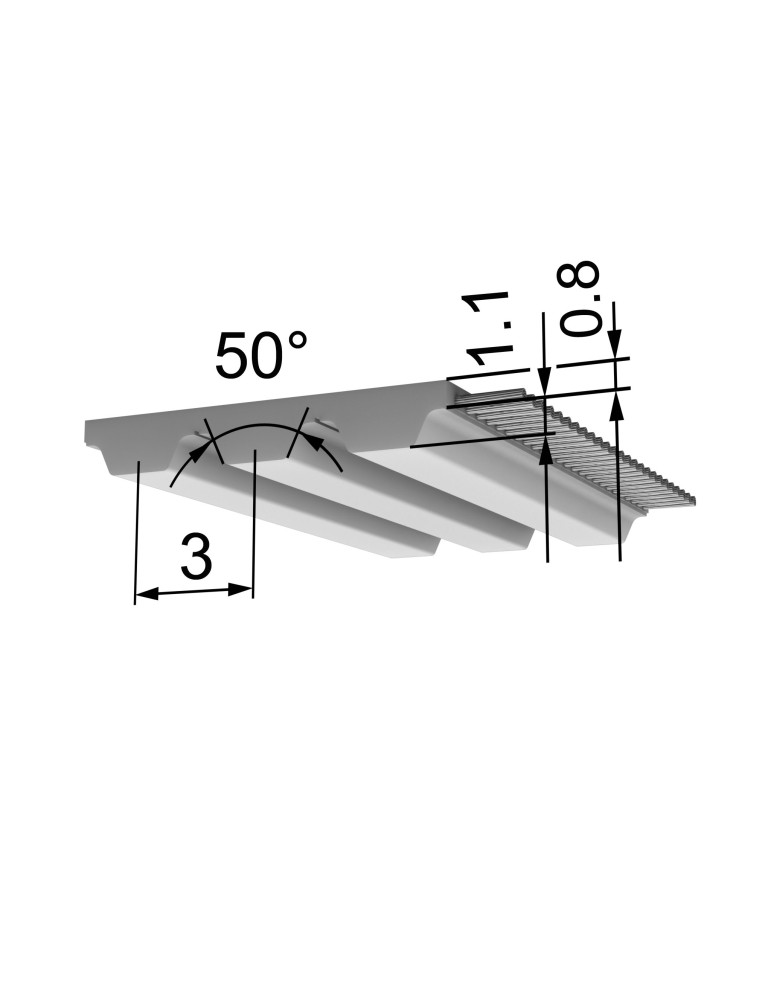

Profil/pas: AT3

Profil: AT

Pas: 3

Matière PU armature acier: TPU ST1 blanc

Dureté Shore courroie armature acier: 92 ShA

Plage de température courroie armature acier: 0 à 80 °C

Matière PU armature inox: TPU AU1 translucide

Dureté Shore courroie armature inox: 92 ShA

plage de température courroie armature inox: 0 à 80 °C

Bobinage: bifilaire

P max: ≤5 kW

Armature acier effort admissible FN: 190 N

Armature Inox effort admissible FN: 165 N

N max: 20000 tr/min

V max: 80 m/s

Longueur minimum: ≥720 mm

Longueurs courroies standard: 720, 1215, 819, 918, 1017, 1116, 1314, 1413, 1512, 1611, 1701 mm

Largeur de courroie: 6 mm

Poids: 0,014 kg/m

Nombre de dents: 240, 373, 273, 306, 339, 405, 438, 471, 504, 537, 575

Z min Flexion alternée simple câble E: 20

Z min Flexion simple câble E: 15

Ø min Flexion simple câble E: 20 mm

Ø min alternée simple câble E: 20 mm

Z min Flexion simple câble Inox: 20

Ø min Flexion simple câble Inox: 30 mm

Z min alternée simple câble Inox: 30

Ø min alternée simple câble Inox: 40 mm
