86 121 09 Freins et embrayages

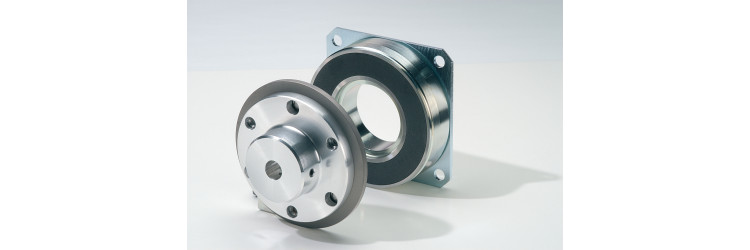

Frein à émission de courant

Frein à émission de courant

Ces freins présentent les avantages suivants : -couple élevé pour un encombrement réduit -jeu angulaire presque nul à l'arrêt -couple résiduel nul(dans toutes les positions de montage) -accepte les freinages dynamiques
Freins et embrayages
Les fonctions grisées nécesitent d'être connecté à votre compte
se connecter à mon compte
Plan dimensionnel
Dimension b5
2,5 mm
Dimension d3
42 mm
Dimension d4
68 mm
Dimension d7
102 mm
Poids sans armature
1,15 kg
Entrefer S0+0,1
38 mm
Dimension d2
85,5 mm
Dimension d6
75 mm
Entrefer S
0,3 mm
Durée de vie (valeurs indicatives) MJ
11 MJ
Dimension b4
2 mm
Dimension d8
115,5 mm
Moment d'inertie de l'armature sans moyeu
2,1 kg/cm²
Dimension b6
90 mm
Dimension d9
6,5 mm
Dimension b2
24,5 mm
Dimension ?
4*90°
Autres caractéristiques
Pour assurer sa fonction, l'appareil doit être monté avec une armature mobile 86 XXX ...B300 ou 86 XXX ...B400 (plus de détails dans le catalogue en téléchargement).
Dimension d1
90 mm
Dimension M
400 mm
Dimension a
17 mm
Dimension b1
27 mm
Dimension b3
4,5 mm
Dimension ?
6 M3*5
Dimension ?
6*60°
Vitesse maximum nmax
11 min⁻¹
Travail de friction admissible par heure P max
6000 kJ/h
Travail de friction admissible par manoeuvre W max
350 kJ
Temps de réponse défreinage t2
45 ms
Gamme de produit
Frein à émission de courant
Gamme de produit
Frein à émission de courant
Fixation
Par bride
Tension nominale
24 VDC
Protection IP
IP 00
Raccordement
fils libres (400 mm)
Classe d'isolation
F
