BINDER custom 100 ATK5K6 BFX Courroies puissance

Courroies BRECOFLEX® autoguidée

Accueil  |  Courroies, Poulies, Accessoires  |  Courroies  |  Courroies puissance  |
BINDER custom 100 ATK5K6 BFX

Courroies BRECOFLEX® autoguidée

Courroies puissance
Les fonctions grisées nécesitent d'être connecté à votre compte
se connecter à mon compte
Force tangentielle transmissible par la denture
Gamme
BINDERcustom
Gamme produit courroies de puissance
Courroies BRECOFLEX® autoguidée
Applications
Application de précision autoguidée

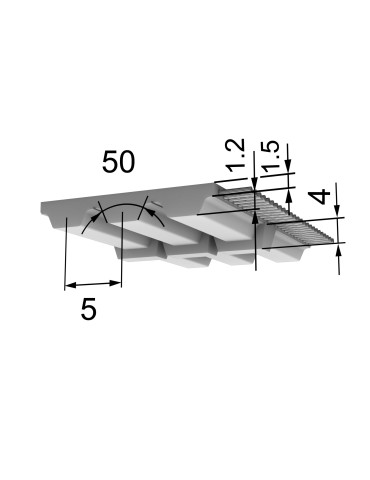

Profil/pas
ATK5
Profil
AT
Pas
5
Matière PU armature acier
TPU ST1 blanc
Dureté Shore courroie armature acier
92 ShA
Plage de température courroie armature acier
0 à 80 °C
Matière PU armature inox
TPU AU1 translucide
Dureté Shore courroie armature inox
92 ShA
plage de température courroie armature inox
0 à 80 °C
Profil guidage
K6
Bobinage
bifilaire
P max
≤ 15 kW
Armature acier effort admissible FN
8610 N
Armature Inox effort admissible FN
5597 N
N max
10000 tr/min
V max
60 m/s
Longueur minimum
≥720 mm
Longueurs courroies standard
720, 920, 960, 1600, 2000, 4000, 1400, 1750, 2240, 2800, 840, 860, 900, 1050, 1125, 1500, 1800, 750, 780, 825, 855, 875, 975, 990, 1005, 1020, 1075, 1090, 1100, 1215, 1230, 1380, 1640, 1700, 1900, 2120, 2360, 2500, 2650, 3000, 3150, 3350, 3550, 3750, 380
Largeur de courroie
100 mm
Poids
0,334 kg/m
Nombre de dents
150, 180, 220, 300, 400, 500, 280, 168, 172, 210, 225, 350, 144, 156, 165, 171, 175, 184, 192, 195, 198, 201, 204, 215, 218, 243, 246, 276, 320, 328, 340, 360, 380, 424, 448, 472, 530, 560, 600, 630, 670, 710, 750, 760, 800, 850, 900, 950, 1000, 1060, 11
Z min Flexion alternée simple câble E
25
Z min Flexion simple câble standard
25
Ø min Flexion simple câble standard
60 mm
Z min Flexion alternée câble standard
25
Ø min alternée simple câble standard
80 mm
Z min Flexion simple câble E
25
Ø min Flexion simple câble E
40 mm
Ø min alternée simple câble E
80 mm
Z min Flexion simple câble Inox
25
Ø min Flexion simple câble Inox
40 mm
Z min alternée simple câble Inox
30
Ø min alternée simple câble Inox
80 mm
