BINDER custom 100 BAT10 BFX Courroies puissance

Courroies BRECOFLEX® autoguidée

Accueil  |  Courroies, Poulies, Accessoires  |  Courroies  |  Courroies puissance  |
BINDER custom 100 BAT10 BFX

Courroies BRECOFLEX® autoguidée

Courroies puissance
Force tangentielle transmissible par la denture
Gamme
BINDERcustom
Gamme produit courroies de puissance
Courroies BRECOFLEX® autoguidée
Applications
Application de précision autoguidée

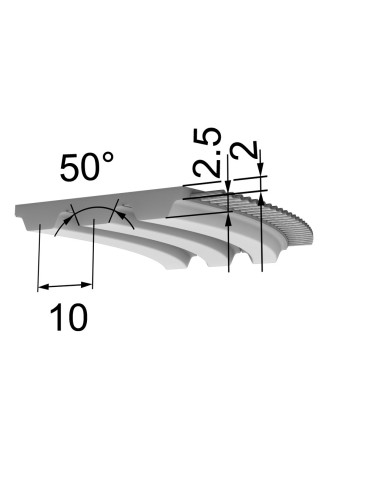

Profil/pas
BAT10
Profil
BAT
Pas
10
Matière PU armature acier
TPU ST1 blanc
Dureté Shore courroie armature acier
92 ShA
Plage de température courroie armature acier
0 à 80 °C
Matière PU armature inox
TPU AU1 translucide
Dureté Shore courroie armature inox
92 ShA
plage de température courroie armature inox
0 à 80 °C
Bobinage
bifilaire
P max
≤ 70 kW
Armature acier effort admissible FN
16000 N
Armature Inox effort admissible FN
11520 N
N max
10000 tr/min
V max
60 m/s
Longueur minimum
≥720 mm
Longueurs courroies standard
720, 800, 920, 960, 1600, 2000, 4000, 1400, 2240, 2800, 840, 890, 1500, 880, 1800, 780, 1100, 1700, 1900, 2120, 2360, 2500, 3000, 3150, 3350, 3550, 3750, 4250, 4500, 4750, 5000, 5300, 5600, 6000, 6300, 6700, 7100, 7500, 810, 850, 970, 980, 1010, 1080, 11
Largeur de courroie
100 mm
Poids
0,581 kg/m
Nombre de dents
80, 115, 125, 140, 150, 160, 180, 200, 400, 450, 500, 85, 170, 190, 81, 92, 110, 124, 78, 97, 98, 530, 560, 600, 630, 670, 710, 750, 72, 84, 88, 89, 96, 101, 108, 121, 132, 425, 475
Z min Flexion alternée simple câble E
20
Z min Flexion simple câble standard
20
Ø min Flexion simple câble standard
60 mm
Z min Flexion alternée câble standard
25
Ø min alternée simple câble standard
120 mm
Z min Flexion simple câble E
18
Ø min Flexion simple câble E
50 mm
Ø min alternée simple câble E
80 mm
Z min Flexion simple câble Inox
25
Ø min Flexion simple câble Inox
80 mm
Z min alternée simple câble Inox
40
Ø min alternée simple câble Inox
130 mm
