BINDER custom 100 BAT15 BFX

Courroies BRECOFLEX® autoguidée

Courroies puissance
Force tangentielle transmissible par la denture
Gamme
BINDERcustom
Gamme produit courroies de puissance
Courroies BRECOFLEX® autoguidée
Applications
Application de précision autoguidée

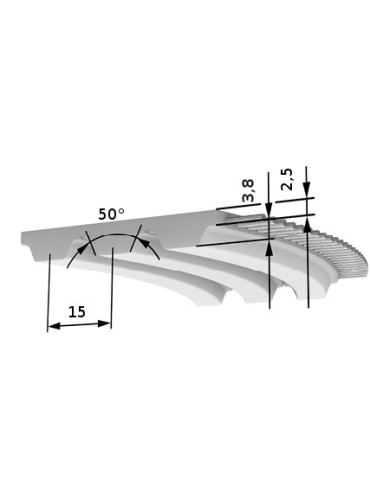

Profil/pas
BAT15
Profil
BAT
Pas
15
Matière PU armature acier
TPU ST1 blanc
Dureté Shore courroie armature acier
92 ShA
Plage de température courroie armature acier
0 à 80 °C
Matière PU armature inox
TPU AU1 translucide
Dureté Shore courroie armature inox
92 ShA
plage de température courroie armature inox
0 à 80 °C
Bobinage
bifilaire
P max
≤ 140 kW
Armature acier effort admissible FN
21600 N
Armature Inox effort admissible FN
17300 N
N max
8000 tr/min
V max
48 m/s
Longueur minimum
≥1500 mm
Longueurs courroies standard
1500, 1800, 3000, 3750, 4500, 6000, 6300, 7500, 1590, 1710, 1905, 1995, 2250, 2505, 2790, 3285, 3495, 4005, 4245, 4740, 4995, 5295, 5595, 5760, 6705, 7095 mm
Largeur de courroie
100 mm
Poids
0,836 kg/m
Nombre de dents
100, 120, 200, 250, 300, 400, 500, 127, 133, 167, 114, 50, 106, 186, 219, 233, 267, 283, 316, 333, 353, 373, 384, 420, 447, 473
Z min Flexion alternée simple câble E
25
Z min Flexion simple câble standard
20
Ø min Flexion simple câble standard
100 mm
Z min Flexion alternée câble standard
30
Ø min alternée simple câble standard
150 mm
Z min Flexion simple câble E
15
Ø min Flexion simple câble E
70 mm
Ø min alternée simple câble E
120 mm
Z min Flexion simple câble Inox
25
Ø min Flexion simple câble Inox
120 mm
Z min alternée simple câble Inox
35
Ø min alternée simple câble Inox
180 mm
