BINDER custom 100 ATS15 BFX

BINDER custom 100 ATS15 BFX


Courroies BRECOFLEX® haute puissance

BINDER custom 100 ATS15 BFX : cette courroie à profil spécifique est adaptée pour des applications de puissance nécessitant une très bonne synchronisation et sans jeu à l’inversion de sens. La courroie peut ainsi être fabriquée à la longueur souhaitée.
Courroies puissance
Télécharger le fichier 3D
Télécharger le pdf
Les fonctions grisées nécesitent d'être connecté à votre compte
se connecter à mon compte
Force tangentielle transmissible par la denture
Gamme
BINDERcustom
Gamme produit courroies de puissance
Courroies BRECOFLEX® haute puissance
Applications
Applications hautes performances
Longueur minimum
≥1500 mm
Longueurs courroies standard
1500, 1800, 3000, 3750, 4500, 6000, 6300, 7500, 1590, 1710, 1905, 1995, 2250, 2505, 2790, 3285, 3495, 4005, 4245, 4740, 4995, 5295, 5595, 6705, 7095, 5790 mm
Largeur de courroie
100 mm
Poids
0,875 kg/m
Nombre de dents
100, 120, 150, 200, 250, 300, 400, 500, 127, 133, 167, 144, 106, 186, 219, 233, 267, 283, 316, 333, 353, 373, 384, 420, 447, 473

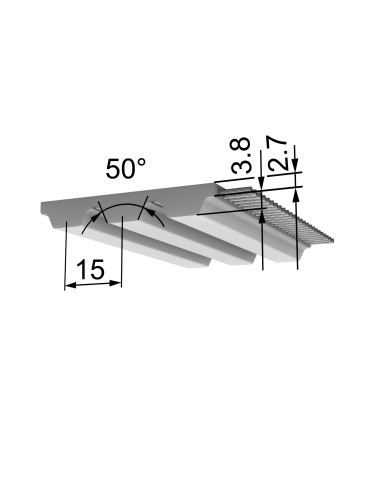

Profil/pas
15,00 ATS
Profil
ATS
Pas
15
Matière PU armature acier
TPU ST1 blanc
Dureté Shore courroie armature acier
92 ShA
Plage de température courroie armature acier
0 à 80 °C
Matière PU armature inox
TPU AU1 translucide
Dureté Shore courroie armature inox
92 ShA
plage de température courroie armature inox
0 à 80 °C
Bobinage
bifilaire
Gamme de produit
Courroies BRECOFLEX® haute puissance
P max
≤ 160 kW
Armature acier effort admissible FN
26445 N
Armature Inox effort admissible FN
21070 N
N max
8000 tr/min
V max
48 m/s
Z min Flexion simple câble standard
25
Ø min Flexion simple câble standard
120 mm
Z min Flexion alternée câble standard
40
Ø min alternée simple câble standard
250 mm
Z min Flexion simple câble Inox
30
Ø min Flexion simple câble Inox
180 mm
Z min alternée simple câble Inox
60
Ø min alternée simple câble Inox
300 mm
