BINDER access 10 T2 SYN
BINDER access 10 T2 SYN
BINDER access 10 T2 SYN

BINDER access 10 T2 SYN


Courroies Synchroflex® micromécanique

BINDER access 10 T2 SYN : cette courroie est prévue pour des transmissions de faibles charges évoluant dans un encombrement réduit. Celle-ci est produite à partir d’un manchon moulé d’un seul tenant.
Courroies puissance
Télécharger le fichier 3D
Télécharger le pdf
Les fonctions grisées nécesitent d'être connecté à votre compte
se connecter à mon compte

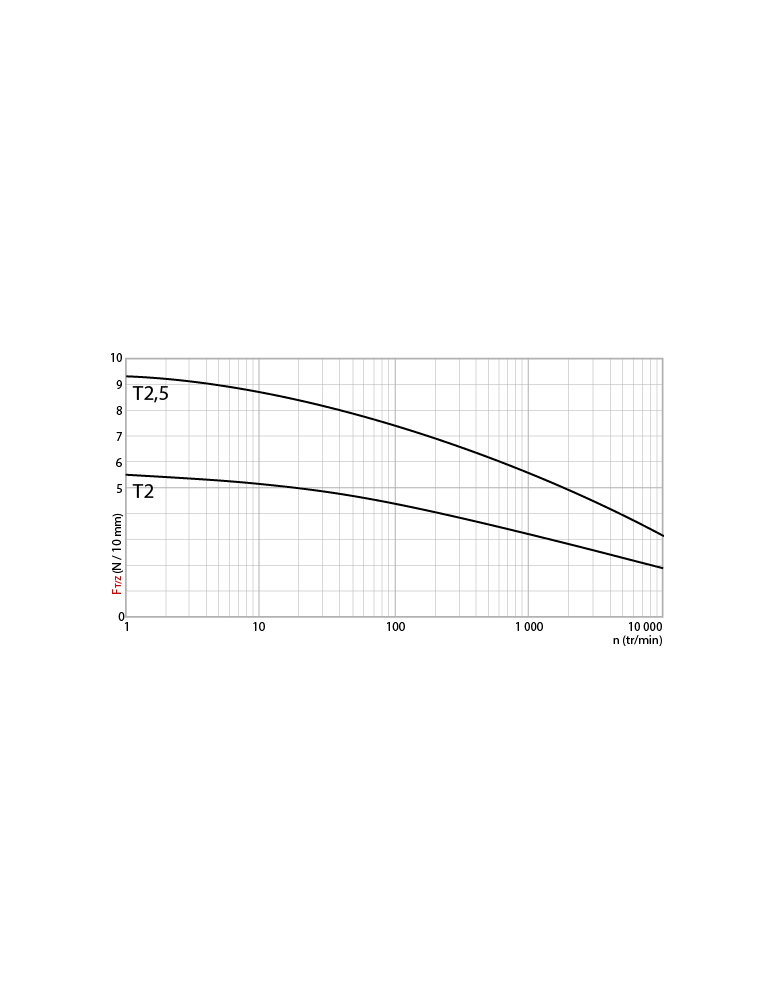

Force tangentielle transmissible par la denture
Gamme
BINDERaccess
Gamme produit courroies de puissance
Courroies Synchroflex® micromécanique
Applications
Application de micromécanique

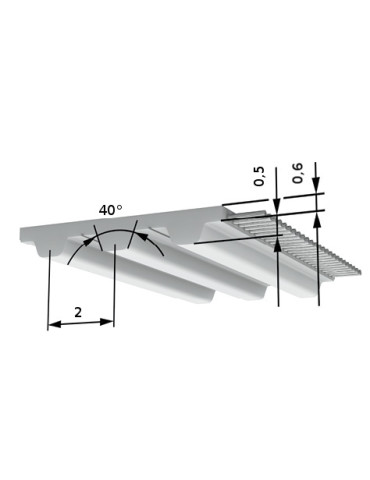

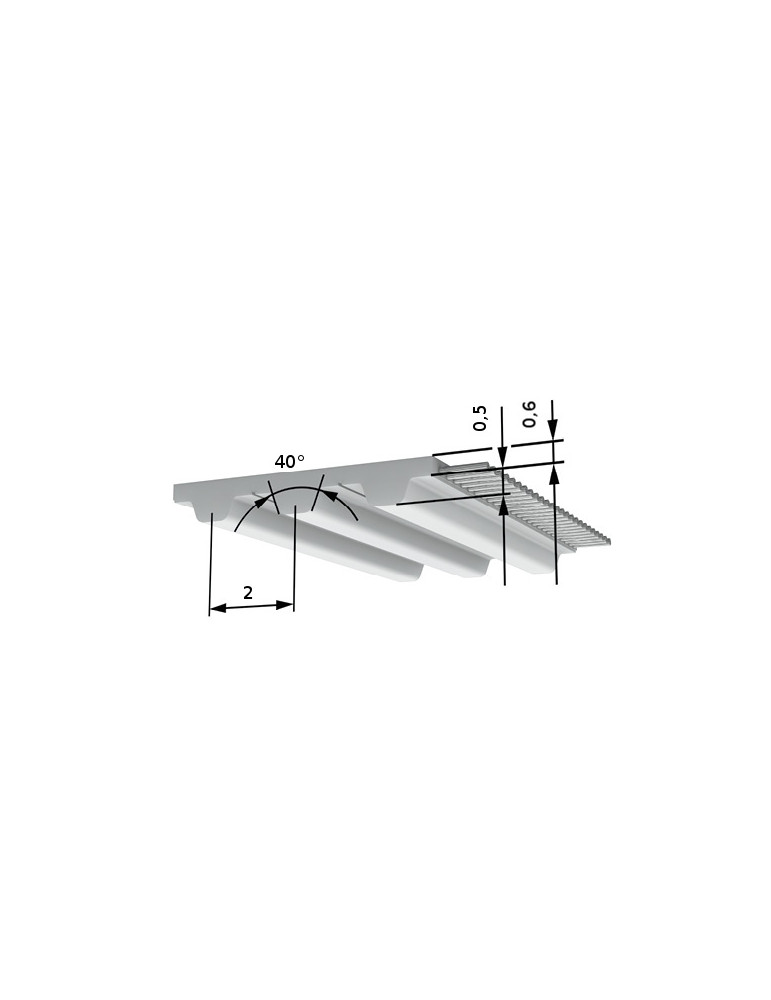

Profil/pas
T2
Profil
T
Pas
2
Matière PU armature acier
DEDU 8600
Dureté Shore courroie armature acier
88 ShA
Plage de température courroie armature acier
-20 à 80 °C
Bobinage
monofilaire
Longueurs courroies standard
200, 600, 710, 160, 280, 180, 68, 90, 108, 118, 120, 138, 140, 144, 150, 220, 240, 256, 262, 292, 320, 360 mm
Largeur de courroie
10 mm
Poids
0,011 kg/m
Nombre de dents
80, 90, 100, 120, 140, 160, 180, 300, 355, 45, 59, 60, 70, 75, 110, 72, 146, 131, 54, 69, 128, 34
P max
≤0,5 kW
Armature acier effort admissible FN
117 N
N max
20000 tr/min
V max
80 m/s
Gamme de produit
Courroies Synchroflex® micromécanique
Z min Flexion simple câble standard
10
Ø min Flexion simple câble standard
15 mm
Z min Flexion alternée câble standard
18
Ø min alternée simple câble standard
15 mm
