BINDER premium 100 ATP10 GEN III

BINDER premium 100 ATP10 GEN III


Courroies Synchroflex® GEN III

Courroies puissance
Télécharger le fichier 3D
Télécharger le pdf
Les fonctions grisées nécesitent d'être connecté à votre compte
se connecter à mon compte
Force tangentielle transmissible par la denture
Gamme
BINDERpremium
Gamme produit courroies de puissance
Courroies Synchroflex® GEN III
Applications
Applications hautes performances

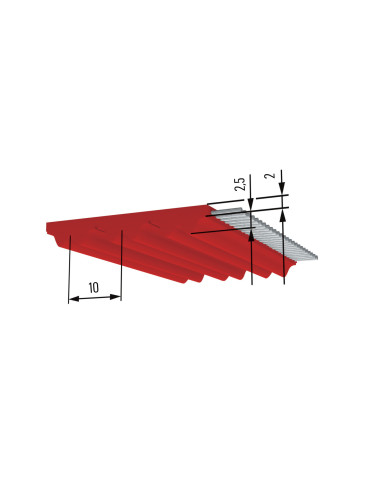

Profil/pas
ATP10
Profil
ATP
Pas
10
Matière PU armature acier
DNHU 9333
Dureté Shore courroie armature acier
93 ShA
Plage de température courroie armature acier
-20 à 100 °C
Bobinage
bifilaire
Longueurs courroies standard
920, 1280, 1400, 630, 700, 840, 890, 1800, 780, 1010, 1080, 1150, 660, 1650 mm
Largeur de courroie
100 mm
Poids
0,68 kg/m
Nombre de dents
115, 140, 180, 66, 70, 92, 78, 165, 84, 89, 101, 108, 63, 128
P max
≤ 150 kW
Armature acier effort admissible FN
22000 N
N max
10000 tr/min
V max
60 m/s
Z min Flexion simple câble standard
15
Ø min Flexion simple câble standard
50 mm
Z min Flexion alternée câble standard
25
Ø min alternée simple câble standard
120 mm
Gamme de produit
Courroies Synchroflex® GEN III
