BINDER access 32 AT10 SYN

Courroies Synchroflex® standard

Courroies puissance
Force tangentielle transmissible par la denture
Gamme
BINDERaccess
Gamme produit courroies de puissance
Courroies Synchroflex® standard
Applications
Applications de précision

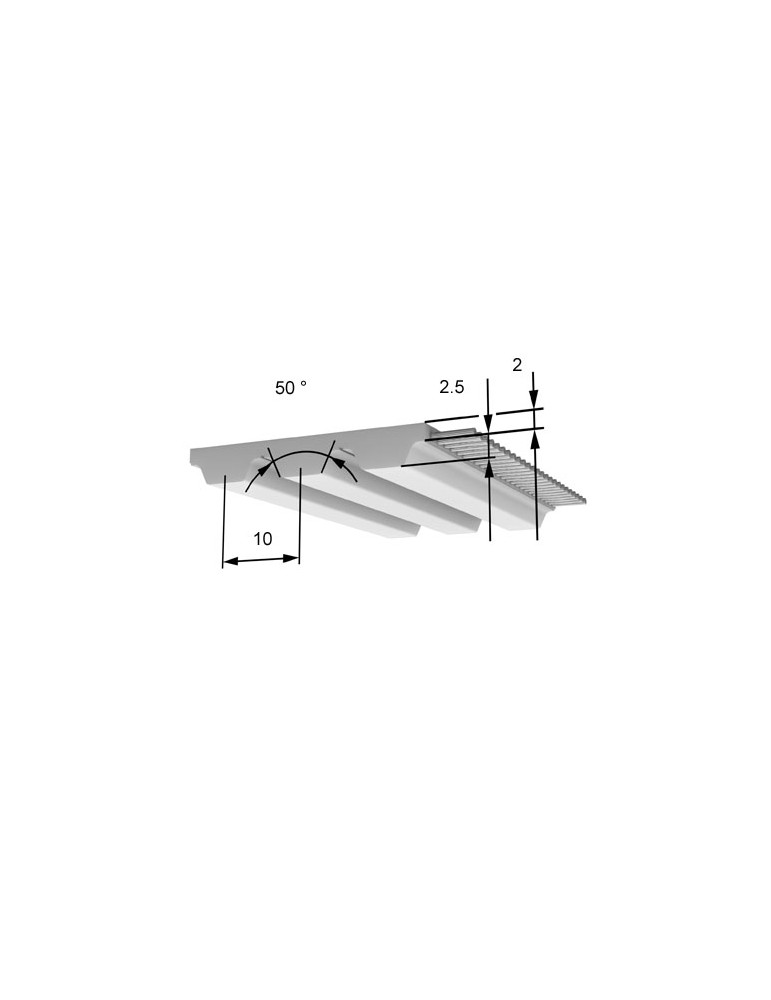

Profil/pas
AT10
Profil
AT
Pas
10
Matière PU armature acier
DEDU 8600
Dureté Shore courroie armature acier
88 ShA
Plage de température courroie armature acier
-20 à 80 °C
Bobinage
monofilaire
P max
≤70 kW
Armature acier effort admissible FN
4750 N
Armature Inox effort admissible FN
3420 N
N max
10000 tr/min
V max
60 m/s
Longueurs courroies standard
800, 920, 960, 1000, 1200, 1280, 1600, 1400, 460, 500, 600, 700, 840, 890, 1050, 1500, 880, 1360, 1800, 780, 1100, 1700, 1900, 980, 1010, 1080, 1150, 1210, 1250, 1320, 1350, 1300, 610, 660, 440, 46, 570, 580, 730, 1480, 1720, 1860, 1940 mm
Largeur de courroie
32 mm
Poids
0,202 kg/m
Nombre de dents
80, 100, 115, 120, 125, 130, 140, 150, 160, 180, 135, 170, 190, 57, 60, 66, 70, 92, 105, 110, 148, 172, 44, 78, 98, 50, 84, 88, 89, 96, 101, 108, 121, 132, 186, 136, 56, 61, 73, 128, 46, 58, 194
Z min Flexion alternée simple câble E
20
Z min Flexion simple câble standard
15
Ø min Flexion simple câble standard
50 mm
Z min Flexion alternée câble standard
25
Ø min alternée simple câble standard
120 mm
Z min Flexion simple câble E
12
Ø min Flexion simple câble E
50 mm
Ø min alternée simple câble E
80 mm
Z min Flexion simple câble Inox
25
Ø min Flexion simple câble Inox
80 mm
Z min alternée simple câble Inox
40
Ø min alternée simple câble Inox
120 mm
