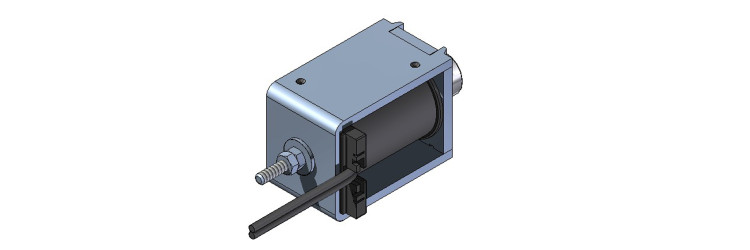

ER30-08/C - FM15% Électro-aimants
Electro-aimant de manoeuvre simple
Electro-aimant de manoeuvre simple
Les électro-aimants de manoeuvre simple 'Economic Series' constituent notre entrée de gamme. Ils sont destinés aux applications classiques. Le circuit magnétique, en tôle découpée, pliée et sertie, est fermé en forme de 'D'. En position verticale, tenir compte du poids du noyau. Lorsque la bobine est alimentée, le noyau est attiré dans le corps de l'électro-aimant.
Électro-aimants

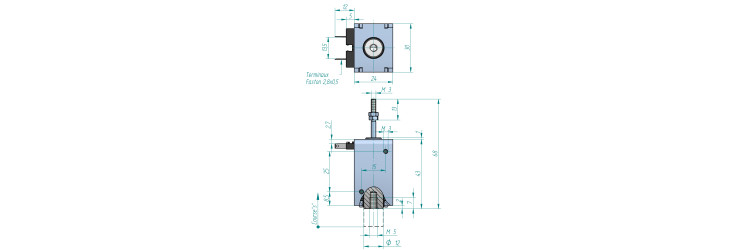

- Longueur du corps
- 42 mm
- Largeur Électro-aimant
- 24 mm
- Masse du noyau
- 25 g
- Hauteur
- 30 mm
- Masse total
- 140 g
- Course
- 8 mm

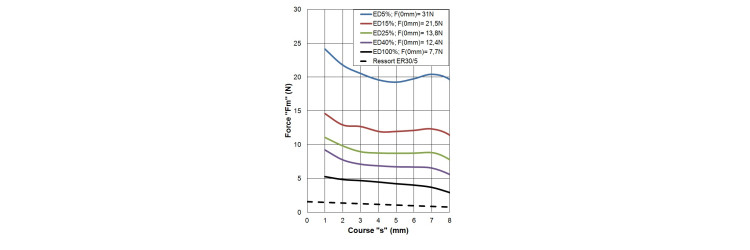

- Force en début de course
- 11,4 N
- Force en fin de course
- 21,5 N
- Ressort de rappel interne
- oui
- Durée d'attraction
- 46 ms
- Durée de rappel
- 30 ms
- Gamme de produit
- Electro-aimant de manoeuvre simple
- Fonction
- Tirante/poussante
- Force ressort en début de course
- 0,59 N
- Force ressort en fin de course
- 1,57 N
- Options
- Autres tensions et facteurs de marche sur demande / Raccordement par cosse (faston 2,8*0,5)
- Gamme de produit
- Electro-aimant de manoeuvre simple
- Facteur de marche
- 15 %
- Durée du cycle pour le calcul
- 2 min
- Puissance
- 50 W
- Raccordement
- fils libres
- Classe d'isolation
- B
- Tension standard
- 24 V
- Protection IP
- IP 00
