ER60-05/C - FM15% Électro-aimants
Electro-aimant de manoeuvre simple
Electro-aimant de manoeuvre simple

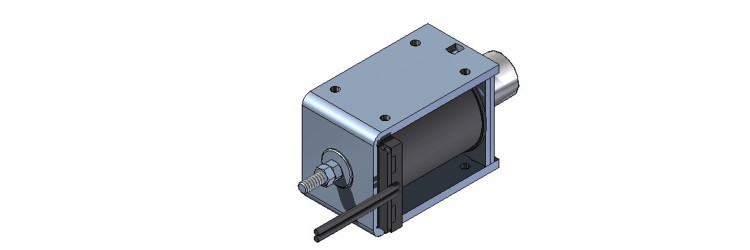

ER60-05/C - FM15% : cet électro-aimant de manoeuvre simple 'Economic Series' constitue notre entrée de gamme. Il est destiné aux applications classiques. Le circuit magnétique, en tôle découpée, pliée et sertie, est fermé en forme de 'D'. En position verticale, tenir compte du poids du noyau. Lorsque la bobine est alimentée, le noyau est attiré dans le corps de l'électro-aimant.
Électro-aimants
- Gamme de produit
- Electro-aimant de manoeuvre simple

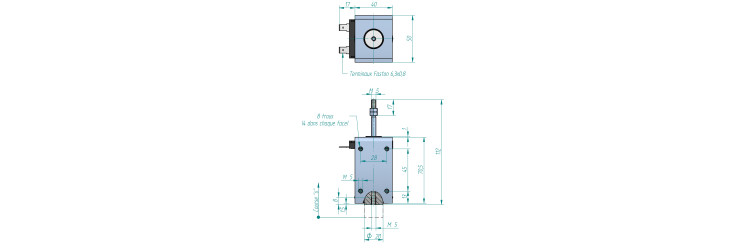

- Longueur du corps
- 71,5
- Longueur du corps
- 71,5 mm
- Largeur Électro-aimant
- 40
- Largeur Électro-aimant
- 40 mm
- Masse du noyau
- 117
- Masse du noyau
- 117 g
- Hauteur
- 50
- Hauteur
- 50 mm
- Masse total
- 650
- Masse total
- 650 g
- Course
- 5
- Course
- 5 mm

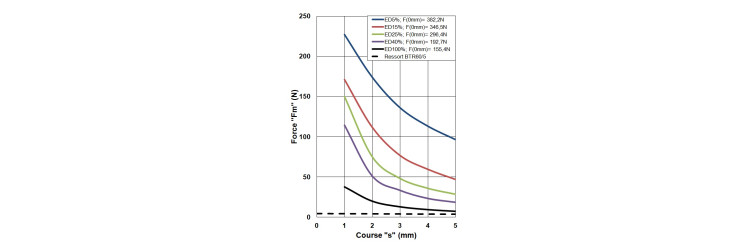

- Force en début de course
- 47
- Force en début de course
- 47 N
- Force en fin de course
- 346
- Force en fin de course
- 346 N
- Ressort de rappel interne
- oui
- Durée d'attraction
- 105
- Durée d'attraction
- 105 ms
- Durée de rappel
- 66 ms
- Durée de rappel
- 66
- Gamme de produit
- Electro-aimant de manoeuvre simple
- Fonction
- Tirante/poussante
- Force ressort en début de course
- 3,76
- Force ressort en début de course
- 3,76 N
- Force ressort en fin de course
- 4,3
- Force ressort en fin de course
- 4,3 N
- Options
- Autres tensions et facteurs de marche sur demande / Raccordement par cosse (faston 6,3*0,8)
- Facteur de marche
- 15
- Facteur de marche
- 15 %
- Durée du cycle pour le calcul
- 3
- Durée du cycle pour le calcul
- 3 min
- Puissance
- 110
- Puissance
- 110 W
- Raccordement
- fils libres
- Classe d'isolation
- B
- Tension standard
- 24
- Tension standard
- 24 V
- Protection IP
- IP 00
