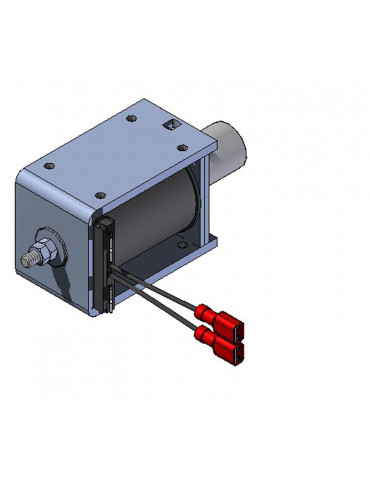

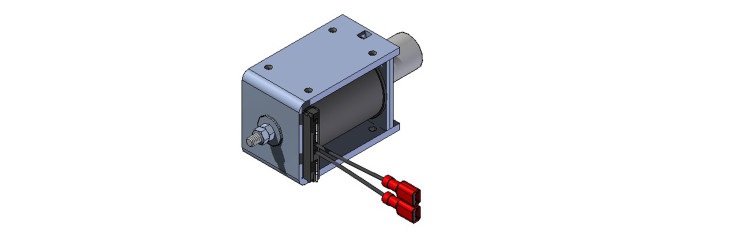

ERD60-05/C - FM10% Électro-aimants
Electro-aimant de manoeuvre simple
Electro-aimant de manoeuvre simple

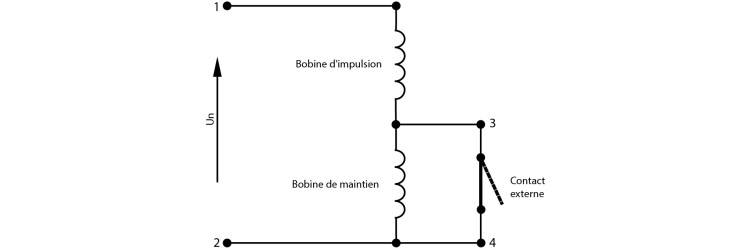

Le ERD60-05/C est équipé de 2 bobines. Ces 2 bobines sont alimentées pour parcourir la course et obtenir une force augmentée lors du déplacement du noyau. Dès que le noyau est arrivé en fin de course (en butée), une seule bobine de maintien (FM 100%) reste sous tension grâce à un contact externe. Cette conception permet d'obtenir : -une force élevée en début de course -une diminution importante de l'échauffement -une économie d'énergie. Ce principe peut-être réalisé à la demande pour d'autres appareils (nous consulter).
Électro-aimants
- Gamme de produit
- Electro-aimant de manoeuvre simple
- Longueur du corps
- 71,5
- Longueur du corps
- 71,5 mm
- Largeur Électro-aimant
- 40 mm
- Largeur Électro-aimant
- 40
- Masse du noyau
- 117
- Masse du noyau
- 117 g
- Hauteur
- 50
- Hauteur
- 50 mm
- Masse total
- 720
- Masse total
- 720 g
- Gamme de produit
- Electro-aimant de manoeuvre simple
- Fonction
- Tirante/poussante
- Options
- Autres tensions et facteurs de marche sur demande
- Autres caractéristiques
- Température d'utilisation : -10°C à +65°C
- Course
- 25
- Course
- 25 mm
- Ressort de rappel interne
- intégré (3 possibilités de ressort-à préciser)
- Durée d'attraction
- 114
- Durée d'attraction
- 114 ms
- Durée de rappel
- 84
- Durée de rappel
- 84 ms
- Facteur de marche
- 10
- Facteur de marche
- 10 %
- Durée du cycle pour le calcul
- 3
- Durée du cycle pour le calcul
- 3 min
- Puissance
- 169
- Puissance
- 169 W
- Raccordement
- selon plan et indications
- Classe d'isolation
- Y
- Tension standard
- 24 ou 48
- Tension standard
- 24 ou 48 V
- Protection IP
- IP 00
