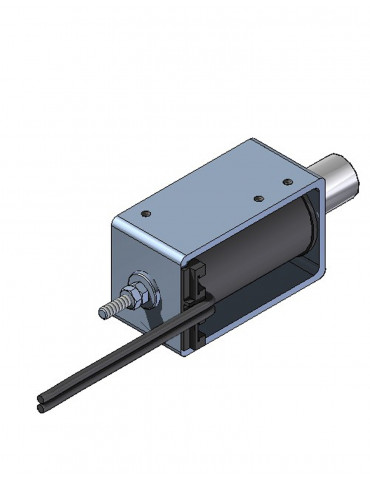

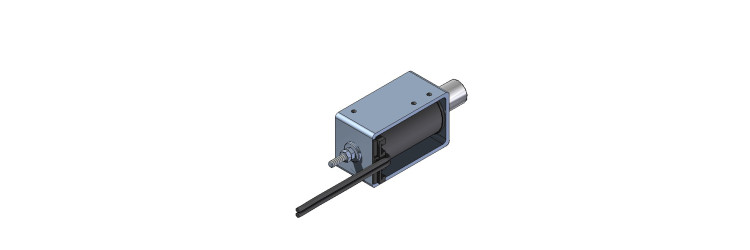

ERC35-12C - FM15% Électro-aimants
Electro-aimant de manoeuvre simple
Electro-aimant de manoeuvre simple
ERC35-12C - FM15% : cet électro-aimants de manoeuvre simple 'Profil Series' est destiné aux applications courantes. La structure mécanique et la performance magnétique sont supérieures à la gamme ER-Economic Series. En position verticale, tenir compte du poids du noyau. Lorsque la bobine est alimentée, le noyau est attiré dans le corps de l'électro-aimant.
Électro-aimants
- Gamme de produit
- Electro-aimant de manoeuvre simple

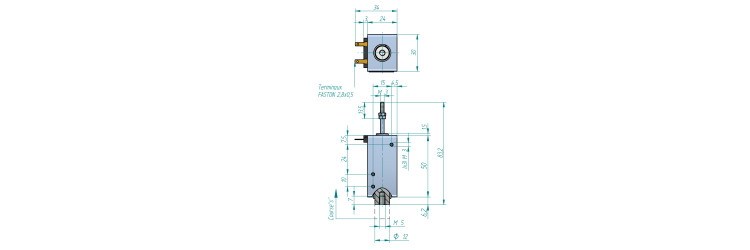

- Longueur du corps
- 51,5
- Longueur du corps
- 51,5 mm
- Largeur Électro-aimant
- 24
- Largeur Électro-aimant
- 24 mm
- Masse du noyau
- 35
- Masse du noyau
- 35 g
- Hauteur
- 30
- Hauteur
- 30 mm
- Masse total
- 150
- Masse total
- 150 g
- Gamme de produit
- Electro-aimant de manoeuvre simple
- Fonction
- Tirante/poussante
- Force ressort en début de course
- 0,78
- Force ressort en début de course
- 0,78 N
- Force ressort en fin de course
- 1,96
- Force ressort en fin de course
- 1,96 N
- Options
- Autres tensions et facteurs de marche sur demande / Raccordement par cosse (faston 6,3*0,8)
- Course
- 12
- Course
- 12 mm

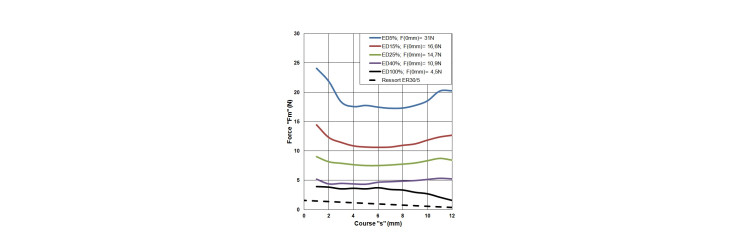

- Force en début de course
- 10,5 N
- Force en début de course
- 10,5
- Force en fin de course
- 18
- Force en fin de course
- 18 N
- Ressort de rappel interne
- oui
- Durée d'attraction
- 49
- Durée d'attraction
- 49 ms
- Durée de rappel
- 36
- Durée de rappel
- 36 ms
- Facteur de marche
- 15
- Facteur de marche
- 15 %
- Durée du cycle pour le calcul
- 2
- Durée du cycle pour le calcul
- 2 min
- Puissance
- 60
- Puissance
- 60 W
- Raccordement
- fils libres
- Classe d'isolation
- B
- Tension standard
- 24
- Tension standard
- 24 V
- Protection IP
- IP 00
