ERC50-15/C - FM15% Électro-aimants
Electro-aimant de manoeuvre simple
Electro-aimant de manoeuvre simple
ERC50-15/C - FM15% : cet électro-aimants de manoeuvre simple 'Profil Series' est destiné aux applications courantes. La structure mécanique et la performance magnétique sont supérieures à la gamme ER-Economic Series. En position verticale, tenir compte du poids du noyau. Lorsque la bobine est alimentée, le noyau est attiré dans le corps de l'électro-aimant.
Électro-aimants
- Gamme de produit
- Electro-aimant de manoeuvre simple

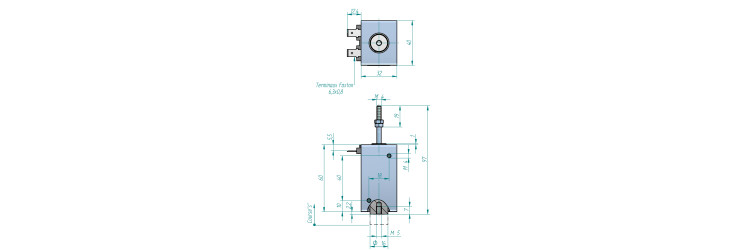

- Longueur du corps
- 61
- Longueur du corps
- 61 mm
- Largeur Électro-aimant
- 32
- Largeur Électro-aimant
- 32 mm
- Masse du noyau
- 70
- Masse du noyau
- 70 g
- Hauteur
- 40
- Hauteur
- 40 mm
- Masse total
- 335
- Masse total
- 335 g
- Gamme de produit
- Electro-aimant de manoeuvre simple
- Fonction
- Tirante/poussante
- Force ressort en début de course
- 1,76
- Force ressort en début de course
- 1,76 N
- Force ressort en fin de course
- 3,62
- Force ressort en fin de course
- 3,62 N
- Options
- Autres tensions et facteurs de marche sur demande / Raccordement par cosse (faston 6,3*0,8)
- Course
- 15
- Course
- 15 mm

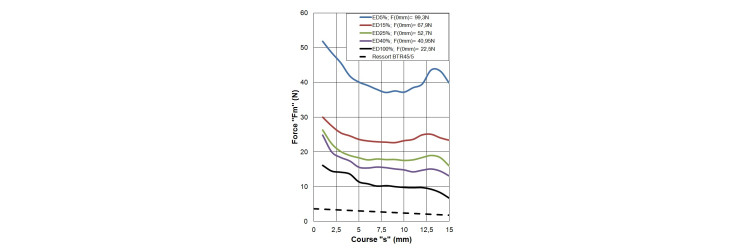

- Force en début de course
- 23
- Force en début de course
- 23 N
- Force en fin de course
- 52 N
- Force en fin de course
- 52
- Ressort de rappel interne
- oui
- Durée d'attraction
- 76
- Durée d'attraction
- 76 ms
- Durée de rappel
- 53
- Durée de rappel
- 53 ms
- Facteur de marche
- 15
- Facteur de marche
- 15 %
- Durée du cycle pour le calcul
- 3
- Durée du cycle pour le calcul
- 3 min
- Puissance
- 93
- Puissance
- 93 W
- Raccordement
- fils libres
- Classe d'isolation
- B
- Tension standard
- 24
- Tension standard
- 24 V
- Protection IP
- IP 00
