CU30-10/C - FM100% Électro-aimants

Electro-aimant de manoeuvre simple

Accueil  |  Electro-aimants, Ventouses, Freins  |  Électro-aimants  |
CU30-10/C - FM100%

Electro-aimant de manoeuvre simple

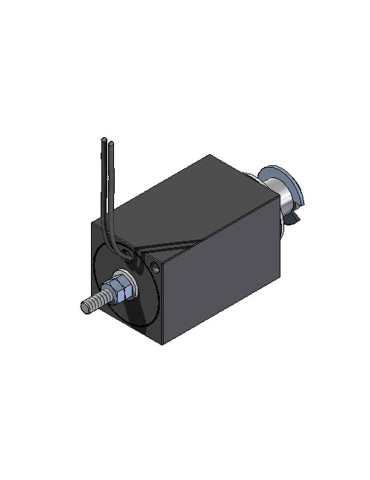

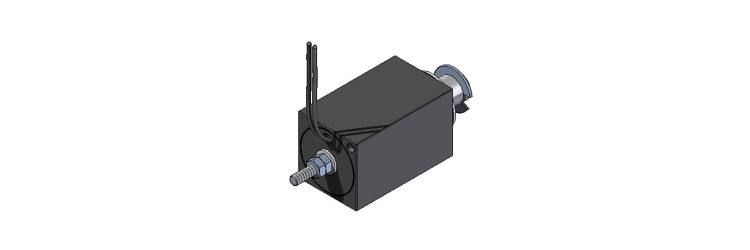

CU30-10/C - FM100% : de conception parallépipédique usinée, cet électro-aimant de manoeuvre simple 'Compact Series' est très robuste et compact. Il est conçu pour des utilisations intensives dans des applications exigeantes. En position verticale, tenir compte du poids du noyau.
Électro-aimants

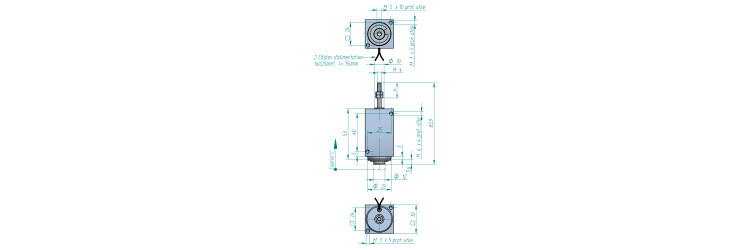

Plan dimensionnel

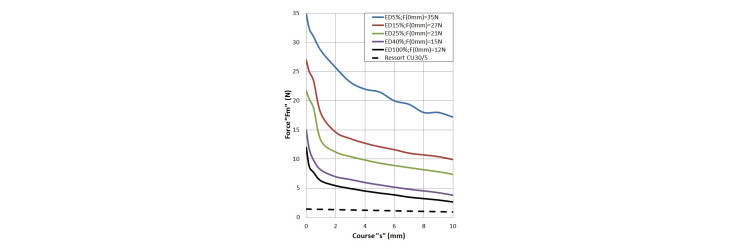

Courbe Forces-courses
Gamme de produit
Electro-aimant de manoeuvre simple
Longueur du corps
53
Longueur du corps
53 mm
Largeur Électro-aimant
30
Largeur Électro-aimant
30 mm
Masse du noyau
40
Masse du noyau
40 g
Hauteur
30
Hauteur
30 mm
Masse total
290
Masse total
290 g
Gamme de produit
Electro-aimant de manoeuvre simple
Fonction
Tirante/poussante
Force ressort en début de course
0,95
Force ressort en début de course
0,95 N
Force ressort en fin de course
1,44
Force ressort en fin de course
1,44 N
Options
Autres tensions et facteurs de marche sur demande
Course
10
Course
10 mm
Force en début de course
2,6 N
Force en début de course
2,6
Force en fin de course
12
Force en fin de course
12 N
Ressort de rappel interne
oui
Durée d'attraction
61
Durée d'attraction
61 ms
Durée de rappel
44
Durée de rappel
44 ms
Facteur de marche
100
Facteur de marche
100 %
Durée du cycle pour le calcul
4
Durée du cycle pour le calcul
4 min
Puissance
7,2
Puissance
7,2 W
Raccordement
fils libres
Classe d'isolation
E
Tension standard
24
Tension standard
24 V
Protection IP
IP 40
