ECR90-25- FM100% Électro-aimants

Electro-aimant de manoeuvre double

Accueil | Electro-aimants, Ventouses, Freins | Électro-aimants |
ECR90-25- FM100%

ECR90-25- FM100%

ECR90-25- FM40%

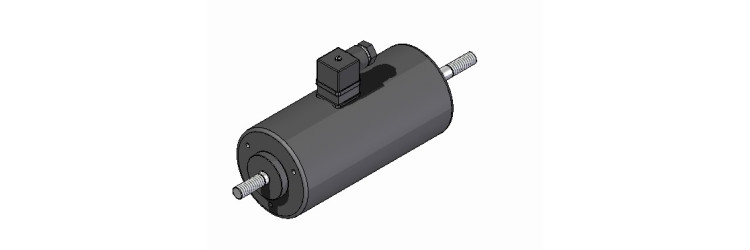

Electro-aimant de manoeuvre double

L'électro-aimant cylindrique de manoeuvre double 'Dual Coil Series' permet des manœuvres dans les 2 sens. Par manque de courant dans les 2 bobines de cet appareil, le noyau redevient libre et ne maintient pas sa position de fin de course. Il est compact et robuste. En position vertical, tenir compte du poids du noyau.

Télécharger le fichier 3D

Télécharger le pdf

Les fonctions grisées nécesitent d'être connecté à votre compte

se connecter à mon compte

Plan dimensionnel Courbe Forces-courses Masse et dimensions Données mécaniques Autres Electro-aimant monostable Données électriques

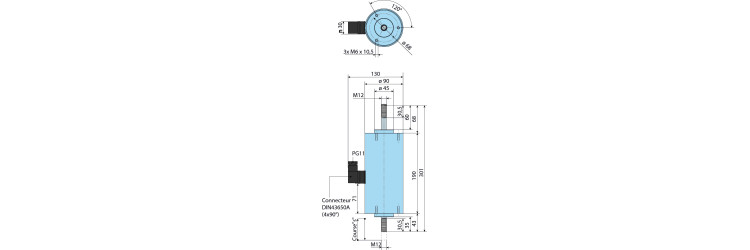

Plan dimensionnel

Courbe Forces-courses

Longueur du corps: 206 mm

Masse du noyau: 900 g

Masse total: 8500 g

Course: 25 mm

Force en début de course: 85 N

Force en fin de course: 265 N

Ressort de rappel interne: non

Durée d'attraction: 651 ms

Durée de rappel: 651 ms

Gamme de produit: Electro-aimant de manoeuvre double

Fonction: Tirante/poussante

Diamètre: 90 mm

Options: Autres tensions et facteurs de marche sur demande

Gamme de produit: Electro-aimant de manoeuvre double

Facteur de marche: 100 %

Durée du cycle pour le calcul: 5 min

Puissance: 55 W

Raccordement: Connecteur IP65

Classe d'isolation: B

Tension standard: 24 V

Protection IP: IP40
