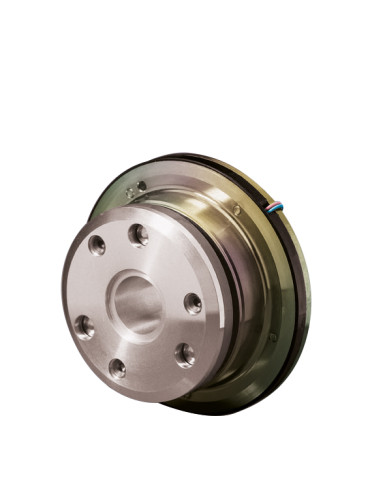

86 621 04H Freins et embrayages
Frein à manque de courant
86 621 04H
Frein à manque de courant
Ces freins présentent les avantages suivants: -couple élevé (grâce aux aimants permanents en terre rare) pour un encombrement réduit (frein très plat) -jeu angulaire presque nul à l'arrêt -couple résiduel nul (dans toutes les positions de montage). Ils existent en 2 conceptions mécaniques : -freins statiques de parking sans friction mécanique sauf urgence ponctuelle -frein dynamique avec friction mécanique
Freins et embrayages
- Couple statique M4
- 2,2 N⋅m
- Vitesse maximum nmax
- 12000 min⁻¹
- Travail de friction admissible par heure P max
- 4 kJ/h
- Travail de friction admissible par manoeuvre W max
- 0,2 kJ
- Temps de réponse défreinage t2
- 28 ms
- Moment d'inertie de l'armature (B300 ou B800)
- 0,12 kg/cm²
- Tension nominale
- 24 VDC
- Puissance nominale
- 8
- Protection IP
- IP 00
- Raccordement
- fils libres (200 mm)
- Classe d'isolation
- F
- Dimension b5
- 22,5 mm
- Dimension d3
- 62,5±0,15 mm
- Dimension d4
- 13 mm
- Dimension d5
- 54 mm
- Dimension d7
- 3,5 mm
- Poids sans armature
- 0,19 kg
- Entrefer S0+0,1
- 0,2 mm
- Dimension b
- 23 mm
- Dimension b2
- 2 mm
- Dimension d
- 39,5 mm
- Dimension L
- 400 mm
- Dimension ?
- 4*90°
- Autres caractéristiques
- Pour assurer sa fonction, l'appareil doit être monté avec une armature mobile 86 XXX ...B300 ou 86 XXX ...B400 (plus de détails dans le catalogue en téléchargement).
- Gamme de produit
- Frein à manque de courant
- Fixation
- Par bride
