86 611 07P Freins et embrayages

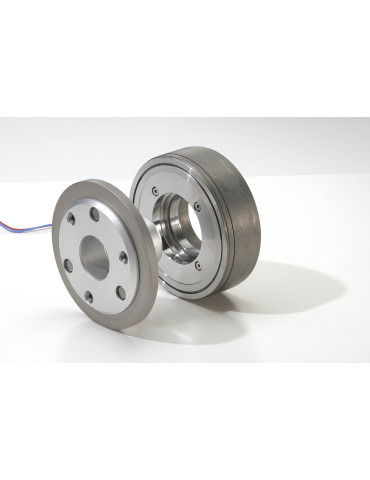

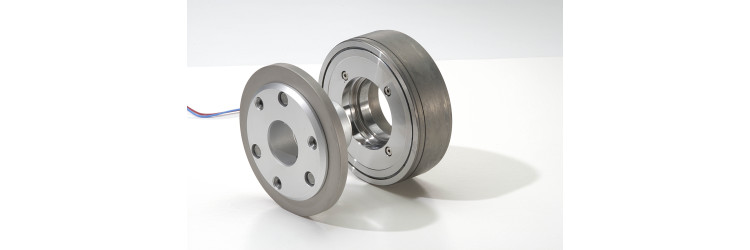

Frein à manque de courant 'High Torque'

Frein à manque de courant 'High Torque'

Ces freins présentent les avantages suivants: -couple statique très élevé (grâce aux aimants permanents en terre rare) pour un encombrement réduit (frein très plat) -jeu angulaire nul à l'arrêt -couple résiduel nul (dans toutes les positions de montage). Souvent réalisés suivant plans et indications spécifiques.
Freins et embrayages
Les fonctions grisées nécesitent d'être connecté à votre compte
se connecter à mon compte

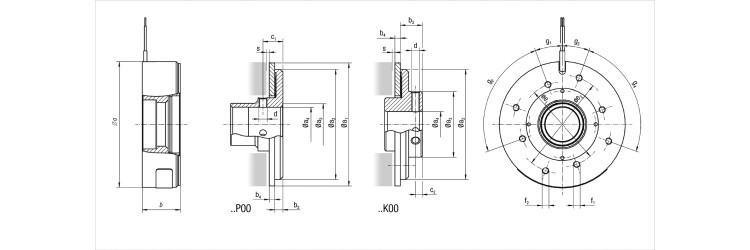

Plan dimensionnel
Tension nominale
24 VDC
Puissance nominale
14
Protection IP
IP 00
Raccordement
fils libres (200 mm)
Classe d'isolation
F
Couple statique minimum
10 N⋅m
Entrefer S
0,2 mm
Dimension f1
M4 mm
Dimension g1
20 mm
Dimension g2
4*90°
Dimension e2
54 mm
Dimension f2
M4 mm
Dimension g3
20 mm
Dimension g4
4*90°
Dimension b
23,3 mm
Autres caractéristiques
-Couple statique supérieur à la version H grâce à des rayons polaires augmentées -Optimisation du flux et des surfaces polaires grâce à une conception brevetée -Couple constant dans la plage de tempé
Dimension a
72 mm
Dimension e1
42 mm
Gamme de produit
Frein à manque de courant 'High Torque'
Gamme de produit
Frein à manque de courant 'High Torque'
Fixation
Par trous taraudés
