86 111 09 Freins et embrayages

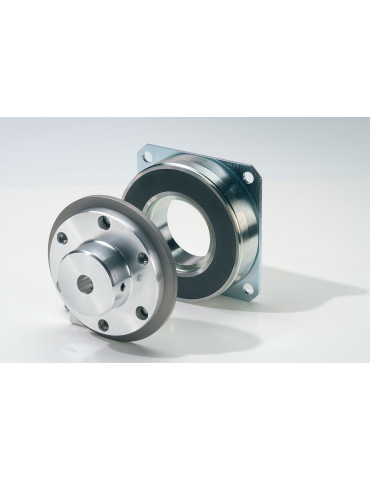

Frein à émission de courant
Frein à émission de courant
86 111 09 : ce frein à émission de courant présente les avantages suivants : -couple élevé pour un encombrement réduit -jeu angulaire presque nul à l'arrêt -couple résiduel nul (dans toutes les positions de montage) -accepte les freinages dynamiques
Freins et embrayages
- Gamme de produit
- Frein à émission de courant
- Fixation
- Par trous taraudés
- Dimension b5
- 90
- Dimension b5
- 90 mm
- Dimension d3
- 68
- Dimension d3
- 68 mm
- Dimension d5
- 75
- Dimension d5
- 75 mm
- Dimension d7
- 115,5
- Dimension d7
- 115,5 mm
- Poids sans armature
- 1,15
- Poids sans armature
- 1,15 kg
- Entrefer S0+0,1
- 0,3
- Entrefer S0+0,1
- 0,3 mm
- Dimension d2
- 42
- Dimension d2
- 42 mm
- Dimension d6
- 102
- Dimension d6
- 102 mm
- Couple dynamique M2
- 11
- Couple dynamique M2
- 11 N⋅m
- Durée de vie (valeurs indicatives) MJ
- 450
- Durée de vie (valeurs indicatives) MJ
- 450 MJ
- Dimension b4
- 2,5
- Dimension b4
- 2,5 mm
- Dimension d8
- 6,5
- Dimension d8
- 6,5 mm
- Dimension b
- 27
- Dimension b
- 27 mm
- Dimension b2
- 4,5
- Dimension b2
- 4,5 mm
- Dimension d
- 90
- Dimension d
- 90 mm
- Dimension L
- 400
- Dimension L
- 400 mm
- Dimension ?
- 6*60°
- Autres caractéristiques
- Pour assurer sa fonction, l'appareil doit être monté avec une armature mobile 86 XXX ...B300 ou 86 XXX ...B400 (plus de détails dans le catalogue en téléchargement).
- Dimension d1
- 85,5
- Dimension d1
- 85,5 mm
- Dimension M
- 6 M3*5
- Dimension M
- 6 M3*5 mm
- Dimension b1
- 24,5
- Dimension b1
- 24,5 mm
- Dimension b3
- 2
- Dimension b3
- 2 mm
- Dimension ?
- 4*90°
- Gamme de produit
- Frein à émission de courant
- Vitesse maximum nmax
- 6000
- Vitesse maximum nmax
- 6000 min⁻¹
- Travail de friction admissible par heure P max
- 350
- Travail de friction admissible par heure P max
- 350 kJ/h
- Travail de friction admissible par manoeuvre W max
- 11
- Travail de friction admissible par manoeuvre W max
- 11 kJ
- Temps de réponse défreinage t2
- 38
- Temps de réponse défreinage t2
- 38 ms
- Moment d'inertie de l'armature (B300 ou B800)
- 2,1
- Moment d'inertie de l'armature (B300 ou B800)
- 2,1 kg/cm²
- Tension nominale
- 24
- Tension nominale
- 24 VDC
- Puissance nominale
- 17
- Protection IP
- IP 00
- Raccordement
- fils libres (400 mm)
- Classe d'isolation
- F
