86 121 06 Freins et embrayages

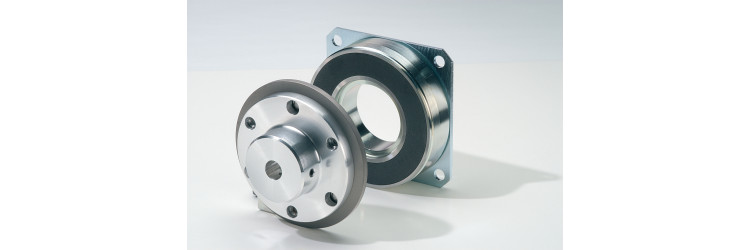

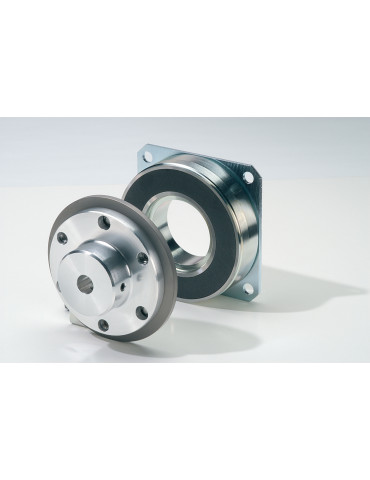

Frein à émission de courant
Frein à émission de courant
86 121 06 : ce frein à émission de courant présente les avantages suivants : -couple élevé pour un encombrement réduit -jeu angulaire presque nul à l'arrêt -couple résiduel nul (dans toutes les positions de montage) -accepte les freinages dynamiques
Freins et embrayages
- Gamme de produit
- Frein à émission de courant
- Fixation
- Par bride
- Dimension b5
- 2
- Dimension b5
- 2 mm
- Dimension d3
- 25
- Dimension d3
- 25 mm
- Dimension d4
- 42
- Dimension d4
- 42 mm
- Dimension d7
- 65
- Dimension d7
- 65 mm
- Poids sans armature
- 0,35
- Poids sans armature
- 0,35 kg
- Entrefer S0+0,1
- 18
- Entrefer S0+0,1
- 18 mm
- Dimension d2
- 53
- Dimension d2
- 53 mm
- Dimension d6
- 48
- Dimension d6
- 48 mm
- Entrefer S
- 0,2
- Entrefer S
- 0,2 mm
- Durée de vie (valeurs indicatives) MJ
- 4,5
- Durée de vie (valeurs indicatives) MJ
- 4,5 MJ
- Dimension b4
- 2
- Dimension b4
- 2 mm
- Dimension d8
- 75,5
- Dimension d8
- 75,5 mm
- Moment d'inertie de l'armature sans moyeu
- 0,22
- Moment d'inertie de l'armature sans moyeu
- 0,22 kg/cm²
- Dimension b6
- 56
- Dimension b6
- 56 mm
- Dimension d9
- 4,5
- Dimension d9
- 4,5 mm
- Dimension b2
- 19
- Dimension b2
- 19 mm
- Dimension ?
- 4*90°
- Autres caractéristiques
- Pour assurer sa fonction, l'appareil doit être monté avec une armature mobile 86 XXX ...B300 ou 86 XXX ...B400 (plus de détails dans le catalogue en téléchargement).
- Dimension d1
- 56
- Dimension d1
- 56 mm
- Dimension M
- 400
- Dimension M
- 400 mm
- Dimension a
- 10
- Dimension a
- 10 mm
- Dimension b1
- 21
- Dimension b1
- 21 mm
- Dimension b3
- 4
- Dimension b3
- 4 mm
- Dimension ?
- 6 M3*4
- Dimension ?
- 6*60°
- Gamme de produit
- Frein à émission de courant
- Vitesse maximum nmax
- 2,2
- Vitesse maximum nmax
- 2,2 min⁻¹
- Travail de friction admissible par heure P max
- 10000
- Travail de friction admissible par heure P max
- 10000 kJ/h
- Travail de friction admissible par manoeuvre W max
- 160
- Travail de friction admissible par manoeuvre W max
- 160 kJ
- Temps de réponse défreinage t2
- 15
- Temps de réponse défreinage t2
- 15 ms
- Tension nominale
- 24
- Tension nominale
- 24 VDC
- Protection IP
- IP 00
- Raccordement
- fils libres (400 mm)
- Classe d'isolation
- F
