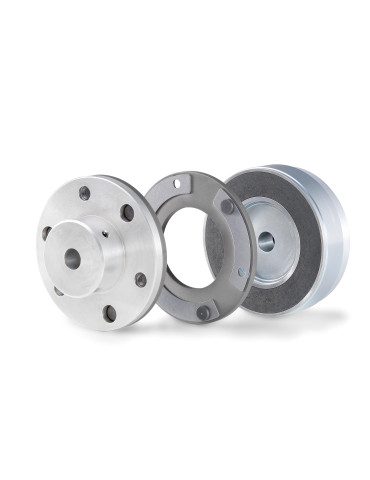

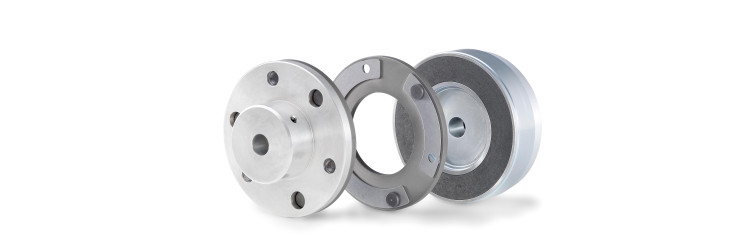

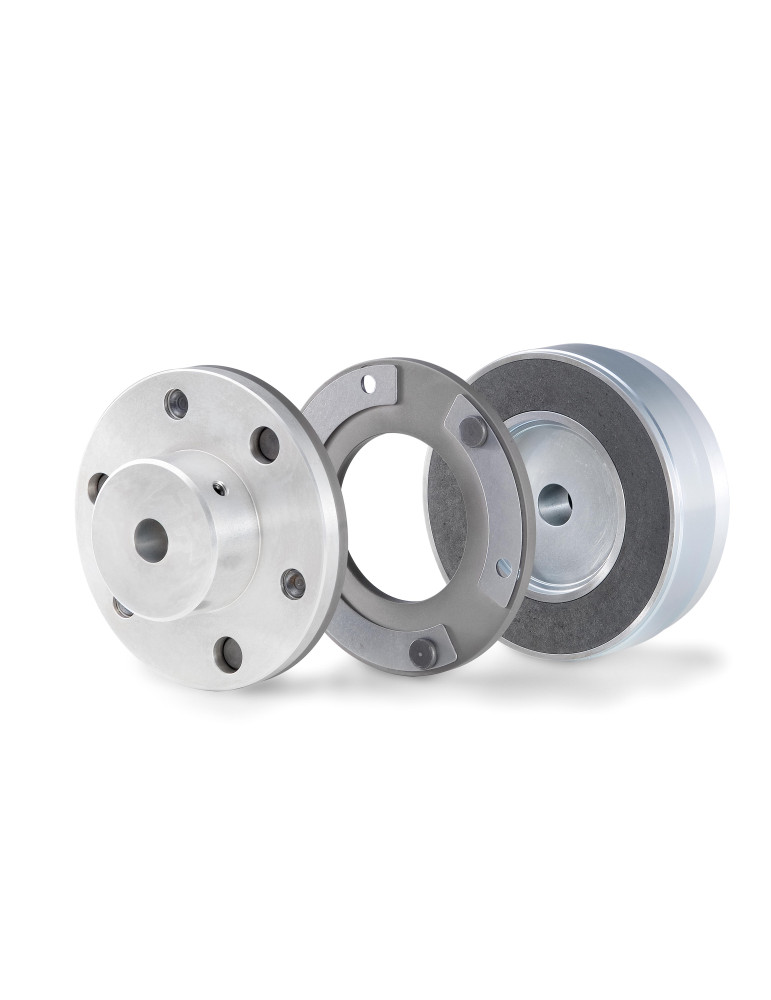

86 053 09E Freins et embrayages
Embrayage par mise sous tension
Embrayage par mise sous tension
86 053 09E : cet embrayage par mise sous tension présente les caractéristiques suivantes : -embrayage par mise sous tension -désaccouplement sans courant -jeu angulaire presque nul à l'arrêt -couple résiduel désaccouplé nul (dans toutes les positions de montage) -permet l'embrayage avec vitesse relative grâce à une garniture de friction mixte.
Freins et embrayages
- Gamme de produit
- Embrayage par mise sous tension
- Fixation
- Monté sur armature mobile
- Dimension d3
- 5
- Dimension d3
- 5 mm
- Poids sans armature
- 1,15
- Poids sans armature
- 1,15 kg
- Entrefer S0+0,1
- 0,3
- Entrefer S0+0,1
- 0,3 mm
- Dimension d2
- 10*28
- Dimension d2
- 10*28 mm
- Couple dynamique M2
- 11
- Couple dynamique M2
- 11 N⋅m
- Durée de vie (valeurs indicatives) MJ
- 450
- Durée de vie (valeurs indicatives) MJ
- 450 MJ
- Moment d'inertie de l'armature sans moyeu
- 2,1 kg/cm²
- Moment d'inertie de l'armature sans moyeu
- 2,1
- Moment d'inertie de l'armature polaire tournante
- 7
- Moment d'inertie de l'armature polaire tournante
- 7 kg/cm²
- Dimension b
- 34
- Dimension b
- 34 mm
- Dimension b2
- 1
- Dimension b2
- 1 mm
- Dimension d
- 90
- Dimension d
- 90 mm
- Autres caractéristiques
- Pour assurer sa fonction, l'appareil doit être monté avec une armature mobile 86 XXX ...B200 ou 86 XXX ...B300 (plus de détails dans le catalogue en téléchargement).
- Dimension d1
- 85,5
- Dimension d1
- 85,5 mm
- Dimension h
- 89
- Dimension h
- 89 mm
- Gamme de produit
- Embrayage par mise sous tension
- Vitesse maximum nmax
- 6000
- Vitesse maximum nmax
- 6000 min⁻¹
- Travail de friction admissible par heure P max
- 350
- Travail de friction admissible par heure P max
- 350 kJ/h
- Travail de friction admissible par manoeuvre W max
- 11
- Travail de friction admissible par manoeuvre W max
- 11 kJ
- Temps de réponse défreinage t2
- 38
- Temps de réponse défreinage t2
- 38 ms
- Tension nominale
- 24
- Tension nominale
- 24 VDC
- Puissance nominale
- 17
- Protection IP
- IP 00
- Raccordement
- fils libres
- Classe d'isolation
- F
