Plaque de jonction 110 X 88-BATK15-AP
Plaque de jonction 110 X 88-BATK15-AP
Plaque de jonction 110 X 88-BATK15-AP

Plaque de jonction 110 X 88-BATK15-AP


Demi-plaque de jonction avec perçage

Ces plaques de jonction sont utIlisées pour tous les mouvements linéaires. Elles sont fournies sans contre plaque. Elles servent à solidariser un chariot à une courroie linéaire et à fixer les extrémités d'une courroie à un bâti de machine.
Plaques de jonctions
Télécharger le fichier 3D
Télécharger le pdf
Les fonctions grisées nécesitent d'être connecté à votre compte
se connecter à mon compte
Gamme de produits
Demi-plaque de jonction avec perçage
Sans ou avec perçage
Avec perçage
Profil/pas
BATK15
Matière
AL 6060
Largeur courroie
75
Largeur courroie
75 mm

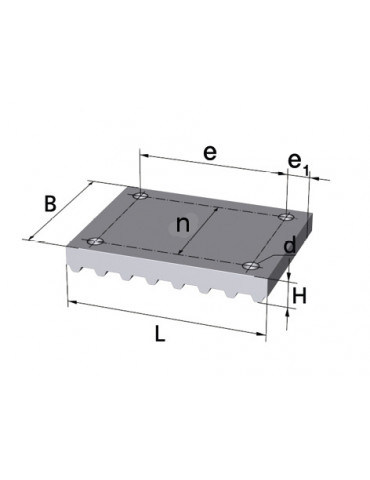

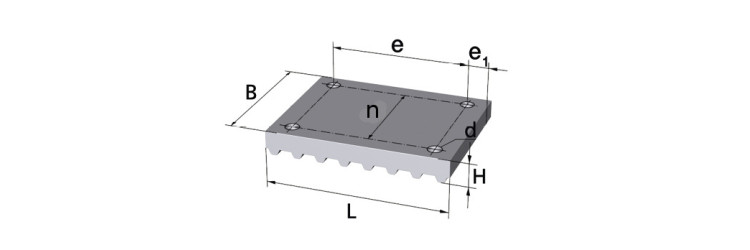

Dimension B
110
Dimension B
110 mm
Dimension L
88
Dimension L
88 mm
Dimension D
9
Dimension D
9 mm
Dimension A
140
Dimension A
140 mm
Dimension C
50
Dimension C
50 mm
Dimension H
20
Dimension H
20 mm
Dimension E
50
Dimension E
50 mm
Dimension e1
20
Dimension e1
20 mm
Dimension N
90
Dimension N
90 mm
