Plaque de jonction 110 x 66-8M-AP

Plaque de jonction 110 x 66-8M-AP


Demi-plaque de jonction avec perçage

Ces plaques de jonction sont utIlisées pour tous les mouvements linéaires. Elles sont fournies sans contre plaque. Elles servent à solidariser un chariot à une courroie linéaire et à fixer les extrémités d'une courroie à un bâti de machine.
Plaques de jonctions
Télécharger le fichier 3D
Télécharger le pdf
Les fonctions grisées nécesitent d'être connecté à votre compte
se connecter à mon compte
Gamme de produits
Demi-plaque de jonction avec perçage
Sans ou avec perçage
Avec perçage
Profil/pas
8M
Matière
AL 6060
Largeur courroie
85
Largeur courroie
85 mm

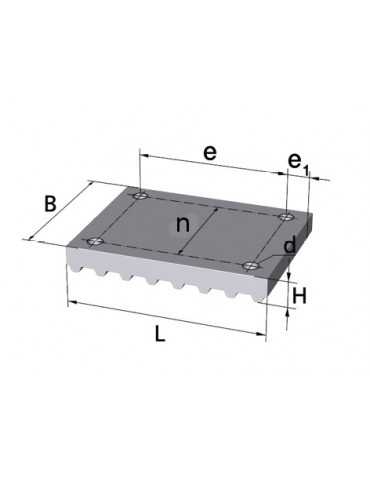

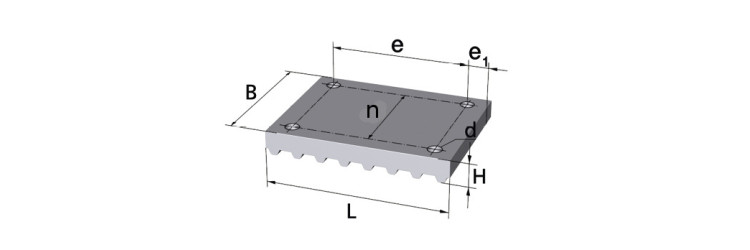

Dimension B
110
Dimension B
110 mm
Dimension L
66
Dimension L
66 mm
Dimension D
9 mm
Dimension D
9
Dimension H
15
Dimension H
15 mm
Dimension E
40
Dimension E
40 mm
Dimension N
94
Dimension N
94 mm
