50T5Variante A Type 1

50T5Variante A Type 1

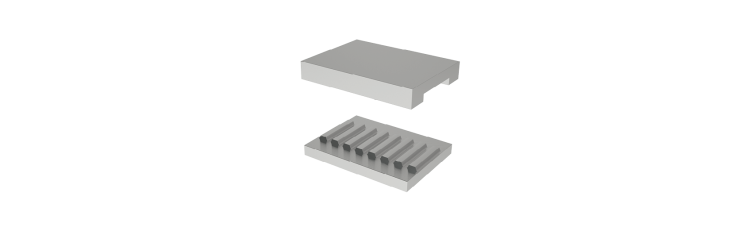

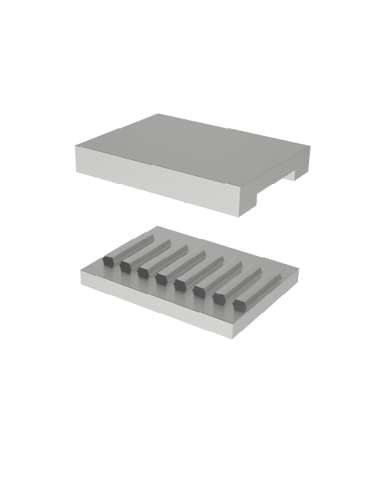

Plaque de tension BRECO®fix

Les plaques de tension BRECO®fix permettent d'établir la prétension et la fixation des extrémités d'une courroie linéaire BRECO® sur une machine de déplacement linéaire;
Elles ont été étudiées pour tenir à la charge de rupture de la courroie.
Plaques de tensions
Télécharger le fichier 3D
Télécharger le pdf
Les fonctions grisées nécesitent d'être connecté à votre compte
se connecter à mon compte
Matière_plaque_inférieur
AL2017
Matière_plaque_supérieur
AL7075
Variante
Variante A
Force nominale admissible
34000
Profil/pas
T5
Profil
T
Pas
5
Type
Type 1
Largeur courroie B
50
Dimension B
75
Dimension L
80
Dimension H
18,5
Gamme de produit
Plaque de tension BRECO®fix
Gamme
Plaque de tension BRECO®fix
