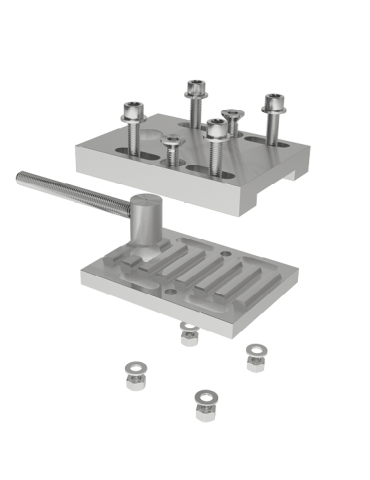

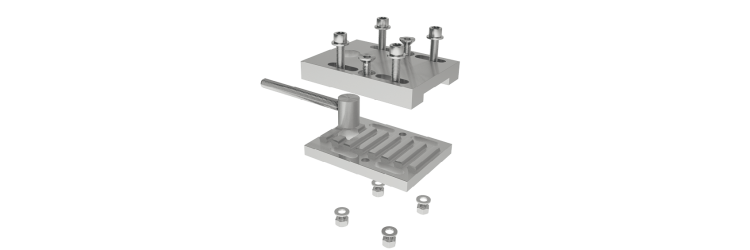

Plaque de tension BRECO®fix

Les plaques de tension BRECO®fix permettent d'établir la prétension et la fixation des extrémités d'une courroie linéaire BRECO® sur une machine de déplacement linéaire;
Elles ont été étudiées pour tenir à la charge de rupture de la courroie.
Plaques de tensions
Télécharger le fichier 3D
Télécharger le pdf
Les fonctions grisées nécesitent d'être connecté à votre compte
se connecter à mon compte
Gamme
Plaque de tension BRECO®fix
Matière_plaque_inférieur
AL2017
Matière_plaque_supérieur
AL7075
Variante
Variante A
Force nominale admissible
28800
Profil/pas
ATL5
Profil
ATL
Pas
5
Type
Type 2
Largeur courroie B
32
Dimension B
60
Dimension L
80
Dimension H
19
Dimension m1
10,75
Vis de montage
Vis FHC ISO 10642 2xM5 8.8 zinguées (HC6)
Couple de serrage de la vis
10
Vis de fixation
Vis CHC ISO 4762 4xM6 8.8 zinguées (HC 5)
Couple de serrage d'immobilisation de la courroie
10
Dimension M
46
Gamme de produit
Plaque de tension BRECO®fix
