ERM 100/35-3 Ventouses
Barreaux électromagnétique
Barreaux électromagnétique

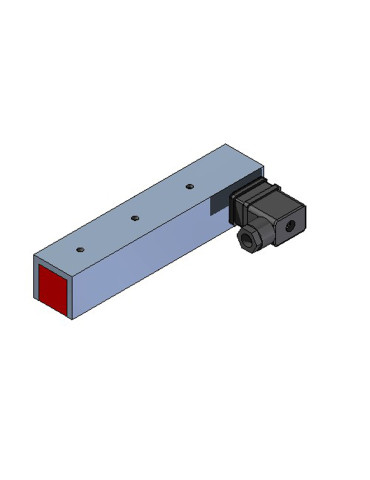

ERM 100/35-3 : de forme parallélépipédique, ce barreau électromagnétique permet le maintien sous tension d’une pièce ferromagnétique par la fermeture du champ magnétique par les pôles de la pièce à maintenir. En l’absence d’alimentation de la bobine du barreau, la force électromagnétique est annulée et la pièce ferromagnétique se décolle.
Ventouses
- Gamme de produit
- Barreaux électromagnétiques
- Gamme de produit
- Barreaux électromagnétique
- Indice de protection
- IP65
- Épaisseur de contreplaques
- 3
- Épaisseur de contreplaques
- 3 mm
- Force à entrefer zéro
- 396
- Force à entrefer zéro
- 396 N
- Force à entrefer 0,1 mm
- 308
- Force à entrefer 0,1 mm
- 308 N
- Force à entrefer 0,2 mm
- 120
- Force à entrefer 0,2 mm
- 120 N
- Raccordement de ventouse
- Connecteur DIN
- Classe d'isolation des ventouses
- B
- Tension standard des ventouses
- 24
- Tension standard des ventouses
- 24 V
- Facteur de marche des ventouses
- 100
- Facteur de marche des ventouses
- 100 %
- Puissance des ventouses
- 10
- Puissance des ventouses
- 10 W
- Options des ventouses
- Autres tensions : sur demande Remarque: lorsque les ventouses ou barreaux sont utilisés pour effectuer une manutention, il sera nécessaire de choisir un facteur de sécurité de 3 sur la force et de pre
- Force à entrefer 1 mm
- 8
- Force à entrefer 1 mm
- 8 N
- Force à entrefer 0.5 mm
- 45
- Force à entrefer 0.5 mm
- 45 N
- Presse étoupe
- PG-9
- Dimension F
- 10 mm
- Dimension F
- 10
- Dimension E
- 50
- Dimension E
- 50 mm
- Dimension H
- M6 x 2
- Masse des ventouses
- 0,9 kg
- Masse des ventouses
- 0,9
- Dimension A
- 125
- Dimension A
- 125 mm
- Dimension B
- 35 +/- 0,3
- Dimension B
- 35 +/- 0,3 mm
- Dimension C
- 34 +/- 0,1
- Dimension C
- 34 +/- 0,1 mm
- Dimension D
- 25
- Dimension D
- 25 mm
