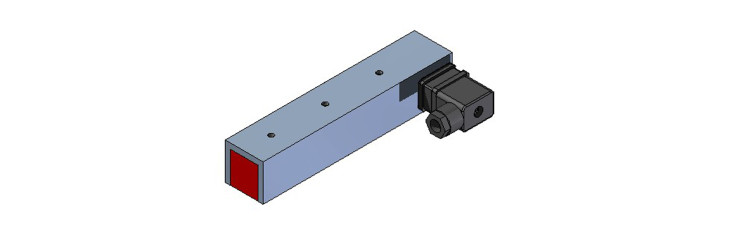

ERM 150/60-3

ERM 150/60-3

Barreaux électromagnétique

Barreaux électomagnétique à attraction sous tension.

Télécharger le fichier 3D

Télécharger le pdf

Les fonctions grisées nécesitent d'être connecté à votre compte

se connecter à mon compte

Plan dimensionnel Options Données mécaniques Autres Ventouses à aimant permanent Données électriques Masses et dimensions

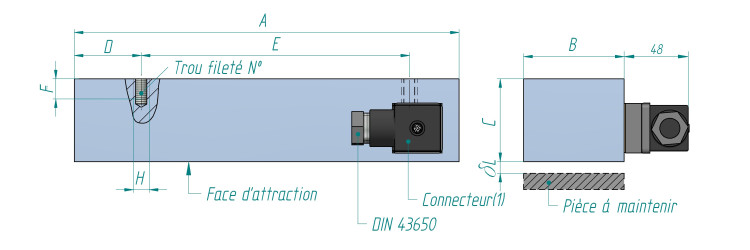

Plan dimensionnel

Options des ventouses: Autres tensions : sur demande Remarque: lorsque les ventouses ou barreaux sont utilisés pour effectuer une manutention, il sera nécessaire de choisir un facteur de sécurité de 3 sur la force et de pre

Force à entrefer 1 mm: 200 N

Force à entrefer 0.5 mm: 445 N

Presse étoupe: PG-11

Dimension F: 12 mm

Dimension E: 70 mm

Dimension H: M8 x 2

Indice de protection: IP65

Épaisseur de contreplaques: 3 mm

Force à entrefer zéro: 780 N

Force à entrefer 0,1 mm: 680 N

Force à entrefer 0,2 mm: 600 N

Gamme de produit: Barreaux électromagnétique

Gamme de produit: Barreaux électromagnétiques

Raccordement de ventouse: Connecteur DIN

Classe d'isolation des ventouses: B

Tension standard des ventouses: 24 V

Facteur de marche des ventouses: 100 %

Puissance des ventouses: 25 W

Masse des ventouses: 2,3 kg

Dimension A: 180 mm

Dimension B: 60 +/- 0,1 mm

Dimension C: 49,5 +/- 0,2 mm

Dimension D: 40 mm
