ERM 500/60-6 Ventouses
Barreaux électromagnétique
Barreaux électromagnétique

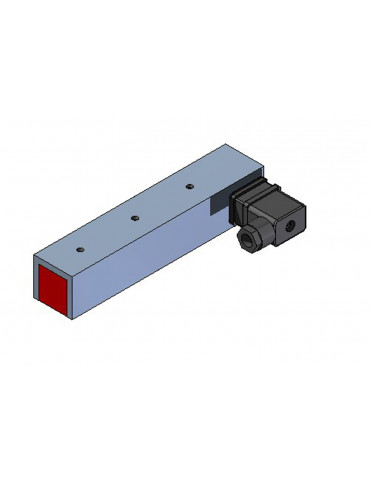

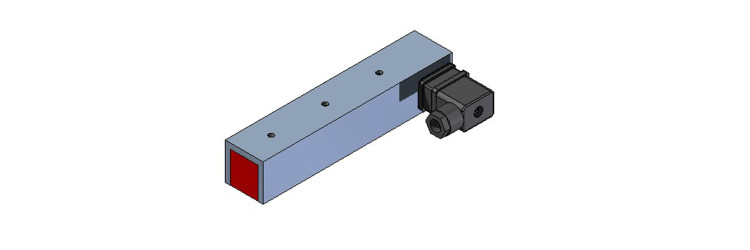

ERM 500/60-6 : de forme parallélépipédique, ce barreau électromagnétique permet le maintien sous tension d’une pièce ferromagnétique par la fermeture du champ magnétique par les pôles de la pièce à maintenir. En l’absence d’alimentation de la bobine du barreau, la force électromagnétique est annulée et la pièce ferromagnétique se décolle.
Ventouses
- Gamme de produit
- Barreaux électromagnétiques
- Gamme de produit
- Barreaux électromagnétique
- Indice de protection
- IP65
- Épaisseur de contreplaques
- 6
- Épaisseur de contreplaques
- 6 mm
- Force à entrefer zéro
- 7250
- Force à entrefer zéro
- 7250 N
- Force à entrefer 0,1 mm
- 5870
- Force à entrefer 0,1 mm
- 5870 N
- Force à entrefer 0,2 mm
- 4650
- Force à entrefer 0,2 mm
- 4650 N
- Raccordement de ventouse
- Connecteur DIN
- Classe d'isolation des ventouses
- B
- Tension standard des ventouses
- 24
- Tension standard des ventouses
- 24 V
- Facteur de marche des ventouses
- 100
- Facteur de marche des ventouses
- 100 %
- Puissance des ventouses
- 75
- Puissance des ventouses
- 75 W
- Options des ventouses
- Autres tensions : sur demande Remarque: lorsque les ventouses ou barreaux sont utilisés pour effectuer une manutention, il sera nécessaire de choisir un facteur de sécurité de 3 sur la force et de pre
- Force à entrefer 1 mm
- 850
- Force à entrefer 1 mm
- 850 N
- Force à entrefer 0.5 mm
- 2380
- Force à entrefer 0.5 mm
- 2380 N
- Presse étoupe
- PG-11

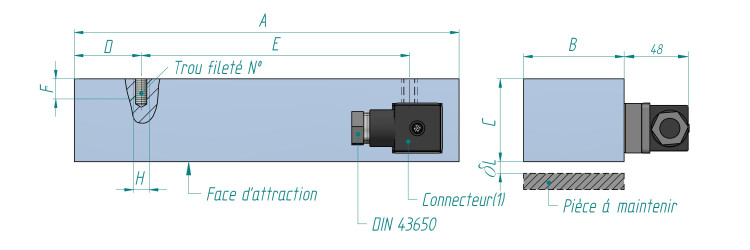

- Dimension F
- 12
- Dimension F
- 12 mm
- Dimension E
- 120
- Dimension E
- 120 mm
- Dimension H
- M8 x 4
- Masse des ventouses
- 7,8
- Masse des ventouses
- 7,8 kg
- Dimension A
- 530
- Dimension A
- 530 mm
- Dimension B
- 60 +/- 0,1
- Dimension B
- 60 +/- 0,1 mm
- Dimension C
- 49,5 +/- 0,2
- Dimension C
- 49,5 +/- 0,2 mm
- Dimension D
- 70
- Dimension D
- 70 mm
