VM150/ND-10 Ventouses
Ventouse à aimants permanents
Ventouse à aimants permanents

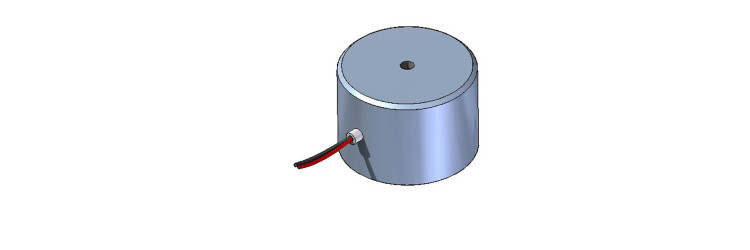

VM150/ND-10 : de forme cylindrique, cette ventouse à aimant permanent permet le maintien d’une pièce ferromagnétique grâce au champ magnétique délivré par l’aimant permanent intégré qui assure une tenue hors tension. Le champ magnétique délivré par l’alimentation vient annuler le champ magnétique de l’aimant libérant ainsi la pièce. La force d’attraction induite par l’aimant est à nouveau présente à la coupure de l’alimentation de la bobine.
Ventouses
- Gamme de produit
- Ventouses à aimant permanent
- Gamme de produit
- Ventouse à aimants permanents
- Indice de protection
- IP65
- Épaisseur de contreplaques
- 10
- Épaisseur de contreplaques
- 10 mm
- Force à entrefer zéro
- 2205
- Force à entrefer zéro
- 2205 N
- Force à entrefer 0,2 mm
- 1490
- Force à entrefer 0,2 mm
- 1490 N
- Raccordement de ventouse
- Fils libres
- Classe d'isolation des ventouses
- Y
- Tension standard des ventouses
- 24
- Tension standard des ventouses
- 24 V
- Facteur de marche des ventouses
- 40
- Facteur de marche des ventouses
- 40 %
- Puissance des ventouses
- 77
- Puissance des ventouses
- 77 W
- Options des ventouses
- Autres tensions : sur demande Remarque: lorsque les ventouses ou barreaux sont utilisés pour effectuer une manutention, il sera nécessaire de choisir un facteur de sécurité de 3 sur la force et de pre
- Force à entrefer 0.5 mm
- 1100
- Force à entrefer 0.5 mm
- 1100 N

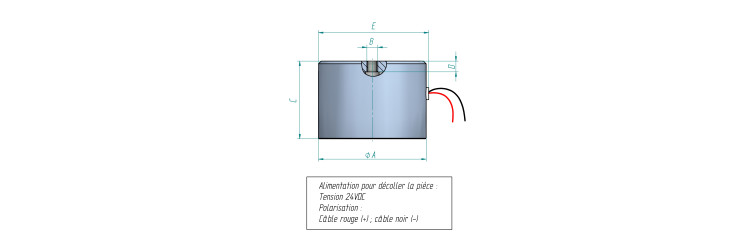

- Dimension E
- 152
- Dimension E
- 152 mm
- Masse des ventouses
- 7,1
- Masse des ventouses
- 7,1 kg
- Dimension A
- 150
- Dimension A
- 150 mm
- Dimension B
- M16
- Dimension B
- M16 mm
- Dimension C
- 65 +/- 0,1
- Dimension C
- 65 +/- 0,1 mm
- Dimension D
- 15
- Dimension D
- 15 mm
