PEM 1515

PEM 1515

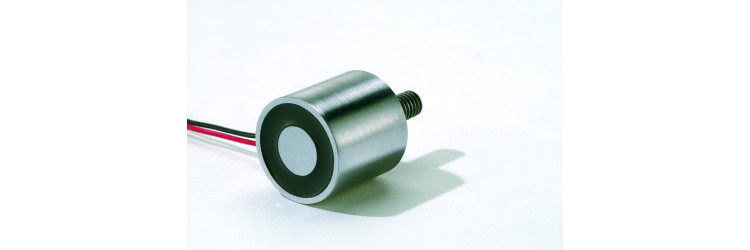

Ventouse à aimants permanents

Ventouse à aimant permanent, attraction sans courant, libération sous tension.

Télécharger le pdf

Les fonctions grisées nécesitent d'être connecté à votre compte

se connecter à mon compte

Plan dimensionnel Options Données mécaniques Autres Ventouses à aimant permanent Données électriques Masses et dimensions

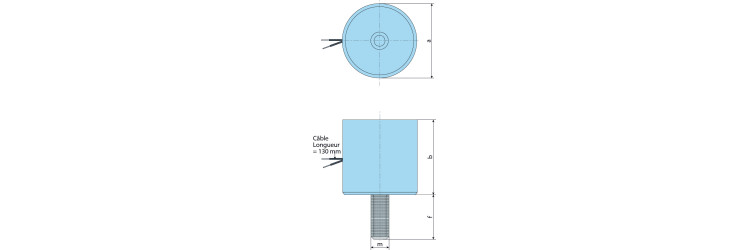

Plan dimensionnel

Options des ventouses: Autres tensions : sur demande Remarque: lorsque les ventouses ou barreaux sont utilisés pour effectuer une manutention, il sera nécessaire de choisir un facteur de sécurité de 3 sur la force et de pre

Longueur des fils: 130 mm

Force à entrefer 0.5 mm: 0,3 N

Dimension F: 10 mm

Indice de protection: IP65

Épaisseur de contreplaques: 2 mm

Force à entrefer zéro: 30 N

Force à entrefer 0,1 mm: 3,5 N

Force à entrefer 0,2 mm: 1,2 N

Gamme de produit: Ventouse à aimants permanents

Gamme de produit: Ventouses à aimant permanent

Raccordement de ventouse: Fils libres

Classe d'isolation des ventouses: E

Tension standard des ventouses: 24 V

Facteur de marche des ventouses: 100 %

Puissance des ventouses: 1,2 W

Masse des ventouses: 0,017 kg

Dimension A: 15 mm

Dimension B: 15 mm

Dimension C: M4 mm
