132015

132015

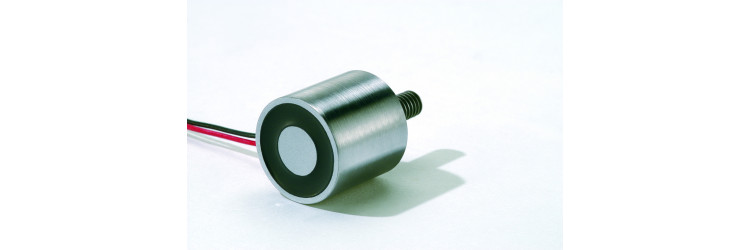

Ventouse à aimants permanents

Ventouse à aimant permanent, attraction sans courant, libération sous tension.

Télécharger le pdf

Les fonctions grisées nécesitent d'être connecté à votre compte

se connecter à mon compte

Plan dimensionnel Options Données mécaniques Autres Ventouses à aimant permanent Données électriques Masses et dimensions

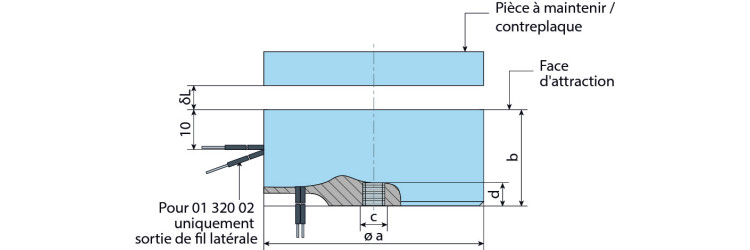

Plan dimensionnel

Options des ventouses: Autres tensions : sur demande Remarque: lorsque les ventouses ou barreaux sont utilisés pour effectuer une manutention, il sera nécessaire de choisir un facteur de sécurité de 3 sur la force et de pre

Force à entrefer 1 mm: 510 N

Longueur des fils: 300 mm

Force à entrefer 0.5 mm: 1200 N

Indice de protection: IP65

Épaisseur de contreplaques: 12,5 mm

Force à entrefer zéro: 3500 N

Force à entrefer 0,1 mm: 2750 N

Force à entrefer 0,2 mm: 2170 N

Gamme de produit: Ventouse à aimants permanents

Gamme de produit: Ventouses à aimant permanent

Raccordement de ventouse: Fils libres

Classe d'isolation des ventouses: E

Tension standard des ventouses: 24 V

Facteur de marche des ventouses: 100 %

Puissance des ventouses: 40,5 W

Masse des ventouses: 6,4 kg

Dimension A: 150 mm

Dimension B: 63 mm

Dimension C: M16 mm

Dimension D: 16 mm
