ERC30-08/C - FM40% Électro-aimants
Electro-aimant de manoeuvre simple
Electro-aimant de manoeuvre simple

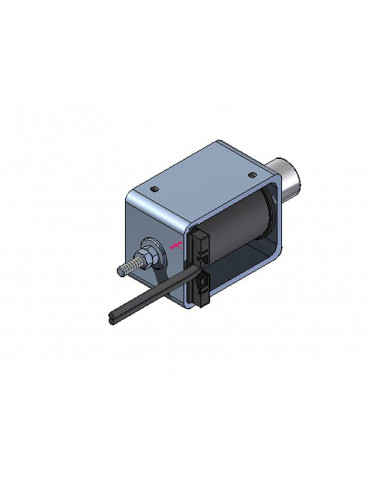

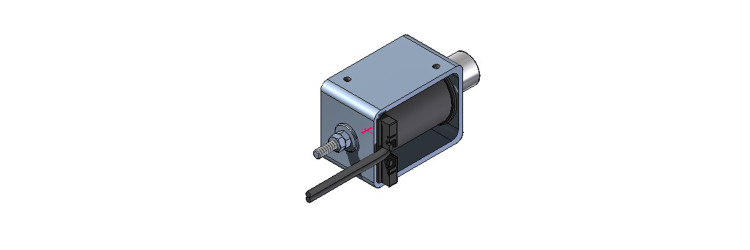

ERC30-08/C - FM40% : cet électro-aimants de manoeuvre simple 'Profil Series' est destiné aux applications courantes. La structure mécanique et la performance magnétique sont supérieures à la gamme ER-Economic Series. En position verticale, tenir compte du poids du noyau. Lorsque la bobine est alimentée, le noyau est attiré dans le corps de l'électro-aimant.
Électro-aimants
- Gamme de produit
- Electro-aimant de manoeuvre simple
- Longueur du corps
- 41
- Longueur du corps
- 41 mm
- Largeur Électro-aimant
- 24 mm
- Largeur Électro-aimant
- 24
- Masse du noyau
- 25
- Masse du noyau
- 25 g
- Hauteur
- 30
- Hauteur
- 30 mm
- Masse total
- 130 g
- Masse total
- 130
- Gamme de produit
- Electro-aimant de manoeuvre simple
- Fonction
- Tirante/poussante
- Force ressort en début de course
- 0,59
- Force ressort en début de course
- 0,59 N
- Force ressort en fin de course
- 1,57
- Force ressort en fin de course
- 1,57 N
- Options
- Autres tensions et facteurs de marche sur demande / Raccordement par cosse (faston 6,3*0,8)
- Course
- 8
- Course
- 8 mm
- Force en début de course
- 6
- Force en début de course
- 6 N
- Force en fin de course
- 15
- Force en fin de course
- 15 N
- Ressort de rappel interne
- oui
- Durée d'attraction
- 48
- Durée d'attraction
- 48 ms
- Durée de rappel
- 33
- Durée de rappel
- 33 ms
- Facteur de marche
- 40
- Facteur de marche
- 40 %
- Durée du cycle pour le calcul
- 2
- Durée du cycle pour le calcul
- 2 min
- Puissance
- 20
- Puissance
- 20 W
- Raccordement
- fils libres
- Classe d'isolation
- B
- Tension standard
- 24
- Tension standard
- 24 V
- Protection IP
- IP 00
