ERDI15-05 Électro-aimants

Electro-aimant bistable

Accueil | Electro-aimants, Ventouses, Freins | Électro-aimants |
ERDI15-05

ERDI15-05

ERB50-10/N-FM 20%

ER30-10/CCR-FM 100%

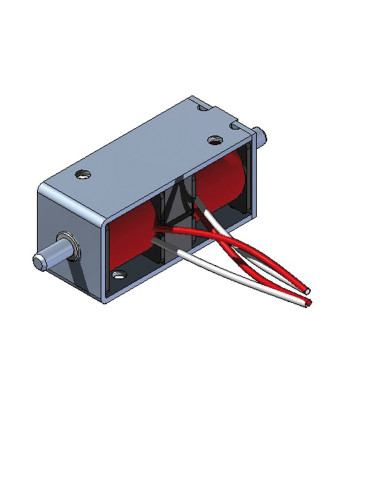

Electro-aimant bistable

L'électro-aimant 'Bistable Series' a une fonction bistable. Les 2 positions extrêmes du noyau sont stables par l'action d'aimants permanents.

Télécharger le pdf

Les fonctions grisées nécesitent d'être connecté à votre compte

se connecter à mon compte

Plan dimensionnel Courbe Forces-courses Masse et dimensions Données mécaniques Autres Electro-aimant monostable Données électriques

Plan dimensionnel

Courbe Forces-courses

Longueur du corps: 35 mm

Largeur Électro-aimant: 14 mm

Masse du noyau: 5 g

Hauteur: 16 mm

Masse total: 40 g

Course: 5 mm

Force en début de course: 1,5 N

Ressort de rappel interne: non

Durée d'attraction: 22 ms

Durée de rappel: 22 ms

Gamme de produit: Electro-aimant bistable

Fonction: Tirante/poussante

Options: Autres tensions et facteurs de marche sur demande

Gamme de produit: Electro-aimant bistable

Facteur de marche: 33 %

Durée du cycle pour le calcul: 5 min

Puissance: 9 W

Raccordement: fils libres

Classe d'isolation: E

Tension standard: 6 ou 12 V

Protection IP: IP00
