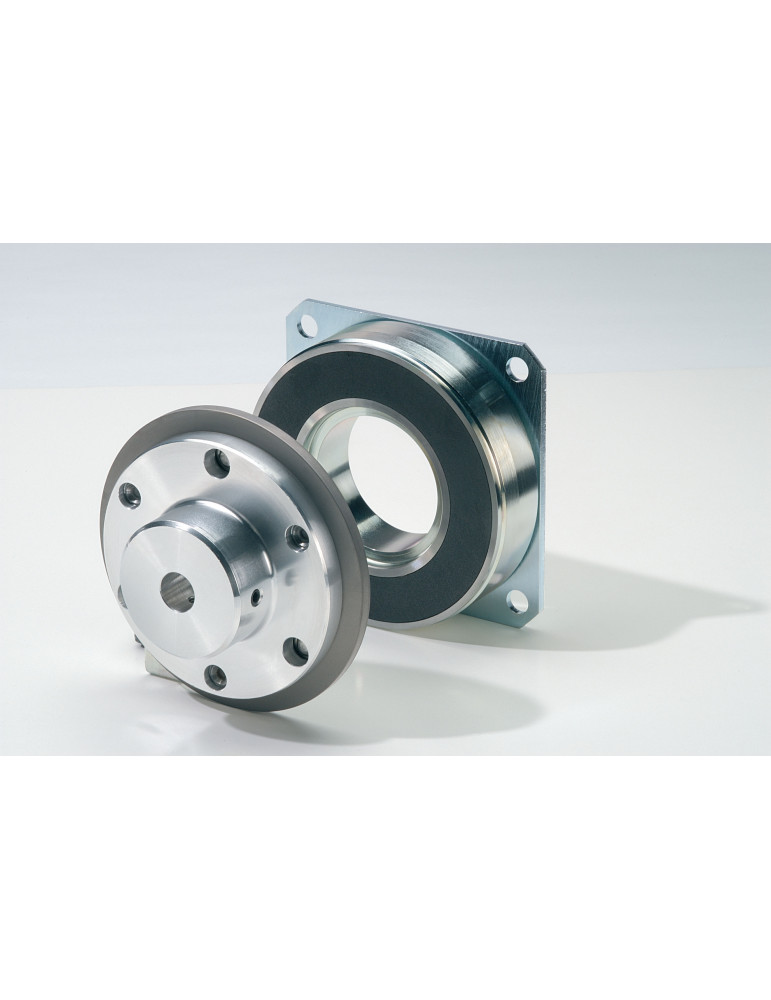

86 111 14 Freins et embrayages
Frein à émission de courant
Frein à émission de courant
86 111 14 : ce frein à émission de courant présente les avantages suivants : -couple élevé pour un encombrement réduit -jeu angulaire presque nul à l'arrêt -couple résiduel nul (dans toutes les positions de montage) -accepte les freinages dynamiques
Freins et embrayages
- Gamme de produit
- Frein à émission de courant
- Fixation
- Par trous taraudés
- Dimension b5
- 140
- Dimension b5
- 140 mm
- Dimension d3
- 110
- Dimension d3
- 110 mm
- Dimension d5
- 120
- Dimension d5
- 120 mm
- Dimension d7
- 170,5
- Dimension d7
- 170,5 mm
- Poids sans armature
- 4
- Poids sans armature
- 4 kg
- Entrefer S0+0,1
- 0,3
- Entrefer S0+0,1
- 0,3 mm
- Dimension d2
- 72
- Dimension d2
- 72 mm
- Dimension d6
- 155
- Dimension d6
- 155 mm
- Couple dynamique M2
- 60
- Couple dynamique M2
- 60 N⋅m
- Durée de vie (valeurs indicatives) MJ
- 900
- Durée de vie (valeurs indicatives) MJ
- 900 MJ
- Dimension b4
- 4
- Dimension b4
- 4 mm
- Dimension d8
- 9
- Dimension d8
- 9 mm
- Dimension b
- 37,5
- Dimension b
- 37,5 mm
- Dimension b2
- 6,5
- Dimension b2
- 6,5 mm
- Dimension d
- 140
- Dimension d
- 140 mm
- Dimension L
- 400
- Dimension L
- 400 mm
- Dimension ?
- 6*60°
- Autres caractéristiques
- Pour assurer sa fonction, l'appareil doit être monté avec une armature mobile 86 XXX ...B300 ou 86 XXX ...B400 (plus de détails dans le catalogue en téléchargement).
- Dimension d1
- 134
- Dimension d1
- 134 mm
- Dimension M
- 6 M5*8
- Dimension M
- 6 M5*8 mm
- Dimension b1
- 33,5
- Dimension b1
- 33,5 mm
- Dimension b3
- 2,5
- Dimension b3
- 2,5 mm
- Dimension ?
- 4*90°
- Gamme de produit
- Frein à émission de courant
- Vitesse maximum nmax
- 3600
- Vitesse maximum nmax
- 3600 min⁻¹
- Travail de friction admissible par heure P max
- 700
- Travail de friction admissible par heure P max
- 700 kJ/h
- Travail de friction admissible par manoeuvre W max
- 53
- Travail de friction admissible par manoeuvre W max
- 53 kJ
- Temps de réponse défreinage t2
- 65
- Temps de réponse défreinage t2
- 65 ms
- Moment d'inertie de l'armature (B300 ou B800)
- 20
- Moment d'inertie de l'armature (B300 ou B800)
- 20 kg/cm²
- Tension nominale
- 24 VDC
- Tension nominale
- 24
- Puissance nominale
- 35
- Protection IP
- IP 00
- Raccordement
- fils libres (400 mm)
- Classe d'isolation
- F
