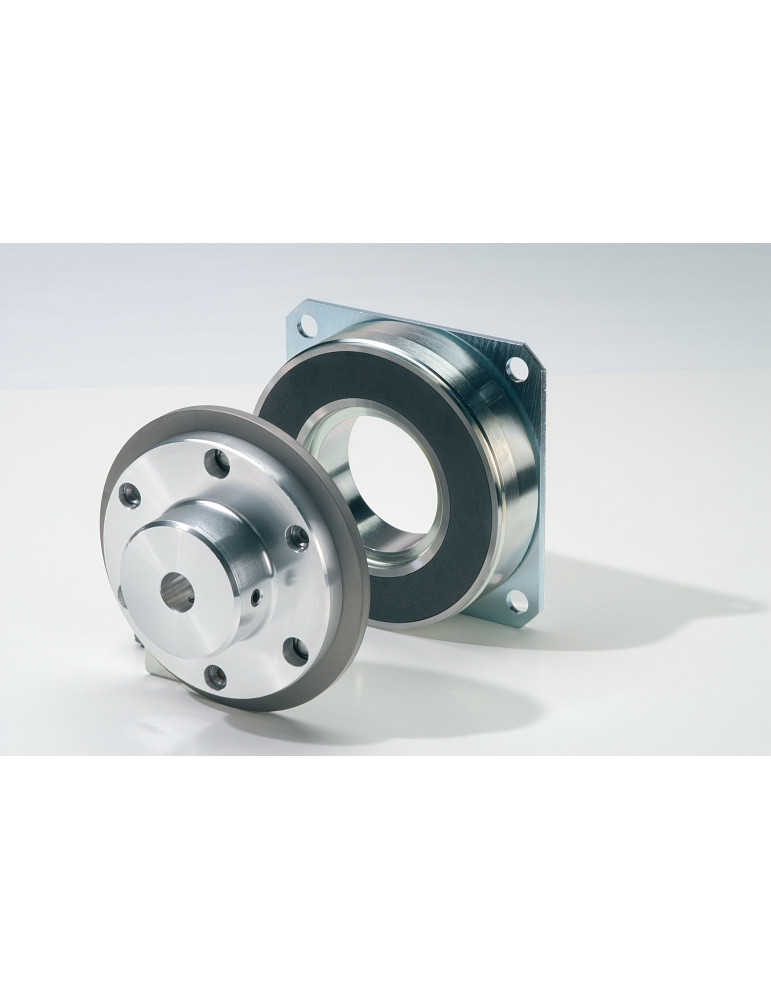

86 121 11 Freins et embrayages
Frein à émission de courant
Frein à émission de courant
86 121 11 : ce frein à émission de courant présente les avantages suivants : -couple élevé pour un encombrement réduit -jeu angulaire presque nul à l'arrêt -couple résiduel nul (dans toutes les positions de montage) -accepte les freinages dynamiques
Freins et embrayages
- Gamme de produit
- Frein à émission de courant
- Fixation
- Par bride
- Dimension b5
- 3
- Dimension b5
- 3 mm
- Dimension d3
- 52
- Dimension d3
- 52 mm
- Dimension d4
- 80
- Dimension d4
- 80 mm
- Dimension d7
- 127
- Dimension d7
- 127 mm
- Poids sans armature
- 2
- Poids sans armature
- 2 kg
- Entrefer S0+0,1
- 40
- Entrefer S0+0,1
- 40 mm
- Dimension d2
- 104 mm
- Dimension d2
- 104
- Dimension d6
- 90
- Dimension d6
- 90 mm
- Entrefer S
- 0,3
- Entrefer S
- 0,3 mm
- Durée de vie (valeurs indicatives) MJ
- 30
- Durée de vie (valeurs indicatives) MJ
- 30 MJ
- Dimension b4
- 2
- Dimension b4
- 2 mm
- Dimension d8
- 143,5
- Dimension d8
- 143,5 mm
- Moment d'inertie de l'armature sans moyeu
- 5,7
- Moment d'inertie de l'armature sans moyeu
- 5,7 kg/cm²
- Dimension b6
- 110
- Dimension b6
- 110 mm
- Dimension d9
- 9 mm
- Dimension d9
- 9
- Dimension b2
- 28
- Dimension b2
- 28 mm
- Dimension ?
- 4*90°
- Autres caractéristiques
- Pour assurer sa fonction, l'appareil doit être monté avec une armature mobile 86 XXX ...B300 ou 86 XXX ...B400 (plus de détails dans le catalogue en téléchargement).
- Dimension d1
- 110
- Dimension d1
- 110 mm
- Dimension M
- 400
- Dimension M
- 400 mm
- Dimension a
- 22
- Dimension a
- 22 mm
- Dimension b1
- 31
- Dimension b1
- 31 mm
- Dimension b3
- 5 mm
- Dimension b3
- 5
- Dimension ?
- 6 M4*6
- Dimension ?
- 6*60°
- Gamme de produit
- Frein à émission de courant
- Vitesse maximum nmax
- 21
- Vitesse maximum nmax
- 21 min⁻¹
- Travail de friction admissible par heure P max
- 4800
- Travail de friction admissible par heure P max
- 4800 kJ/h
- Travail de friction admissible par manoeuvre W max
- 500
- Travail de friction admissible par manoeuvre W max
- 500 kJ
- Temps de réponse défreinage t2
- 70 ms
- Temps de réponse défreinage t2
- 70
- Tension nominale
- 24
- Tension nominale
- 24 VDC
- Protection IP
- IP 00
- Raccordement
- fils libres (400 mm)
- Classe d'isolation
- F
