CK13-100TK20/ATK20-2000

CK13-100TK20/ATK20-2000


Ce profil de glissement, particulièrement adapté aux courroies BRECO®, est en matière PEHD polyéthilène haute densité de couleur verte. La courroie est guidée par le profil centrage trapézoïdale.
Glissières
Télécharger le pdf
Les fonctions grisées nécesitent d'être connecté à votre compte
se connecter à mon compte

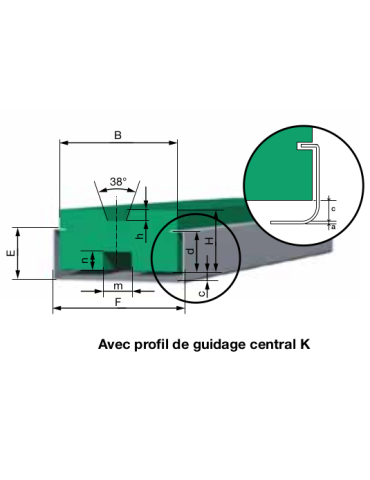

Plan dimensionnel
Matière
PEHD 500/1000
Profil/pas
ATK20
Epaisseur profilé a
2 mm
Dimension E
10 mm
Dimension F
80 mm
Largeur de courroie
100 mm
Dimension b
110 mm
Dimension H
20 mm
Dimension c
1 mm
Dimension d
5 mm
Remarques
Le coefficient de dilatation de la matière PEHD est important, il faut tenir compte d'un allongement de 0,2 mm/m de profil par °C. A cet effet, le profil pourra librement se dilater dans son armature
Dimension n
8 mm
Dimension m
12 mm
Profil guidage
K13
